602R/T KRAMER Передатчик и приемник DVI по оптоволокну

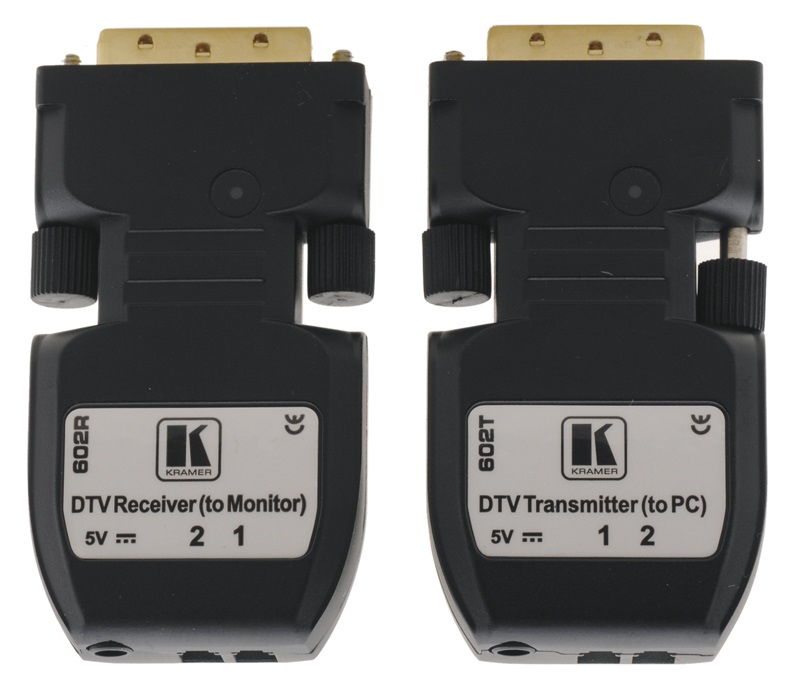

Комплект KRAMER 602R/T представляет собой пару из передатчика 602T и приемника 602R, предназначенную для передачи DVI сигнала по оптоволоконному кабелю 2LC. Эти миниатюрные устройства подключаются непосредственно к DVI разъемам оборудования и обеспечивают передачу данных со скоростью 4,95 Гбит/с на расстояние до 500/1500 м при подключении многомодовым и одномодовым кабелем соответственно. Устройства поставляются комплектом, питание получают от внешнего источника через комплектные адаптеры или через DVI порт (только передатчик).
ОСНОВНЫЕ ОСОБЕННОСТИ
- Готовый комплект из передатчика 602T и приемника 602R для эффективной передачи DVI сигнала на значительные расстояния по оптоволоконному кабелю.
- Подключение производится непосредственно к DVI разъемам оборудования.
- Поддержка разрешений до WUXGA (1920x1200) 60 Гц и 1080p.
- Передача данных на скорости 4.95 Гбит/с.
- Поддержка DVI1.0 и DDC2B.
- HDTV совместимость.
- Функция EDID Capture – копирование и хранение EDID данных с устройства отображения.
- В качестве линии связи рекомендовано применение одномодового (9(8)/125 мкм) или многомодового (62,5(50)/125 мкм) оптоволоконного кабеля 2LC.
- Допустимая длина кабельной трассы зависит от примененной кабельной продукции и составляет 500 и 1500 м при подключении многомодовым и одномодовым кабелем соответственно.
- Питание 5 В DC через комплектные адаптеры.
- Передатчик может получать питание через DVI порт от устройства, к которому подключен.
- Миниатюрные габариты корпуса.
- Высококачественные составляющие для длительной эксплуатации.
Подробное описание
Схема подключения KRAMER 602R/T
Входы (602T): |
1 х DVI-D Single Link |
Выходы (602R): |
1 х DVI-D Single Link |
Длина кабеля: |
до 500 м (многомодовый) или до 1500 м (одномодовый кабель) |
Разрешение: |
до WUXGA при 60 Гц (1,65 Гбит/с) или 1080p/60 |
Максимальная скорость передачи данных: |
4,95 Гбит/с (1,65 Гбит/с на канал) |
Питание: |
5 В DC, 500 мА |
Габариты: |
39х69х15 мм |
Вес: |
0,14 кг |
Опции: |
кабели Kramer C-2LC/2LC |
Передатчик (602T): |
1 шт. |
Приемник (602R): |
1 шт. |
Блок питания: |
2 шт. |
