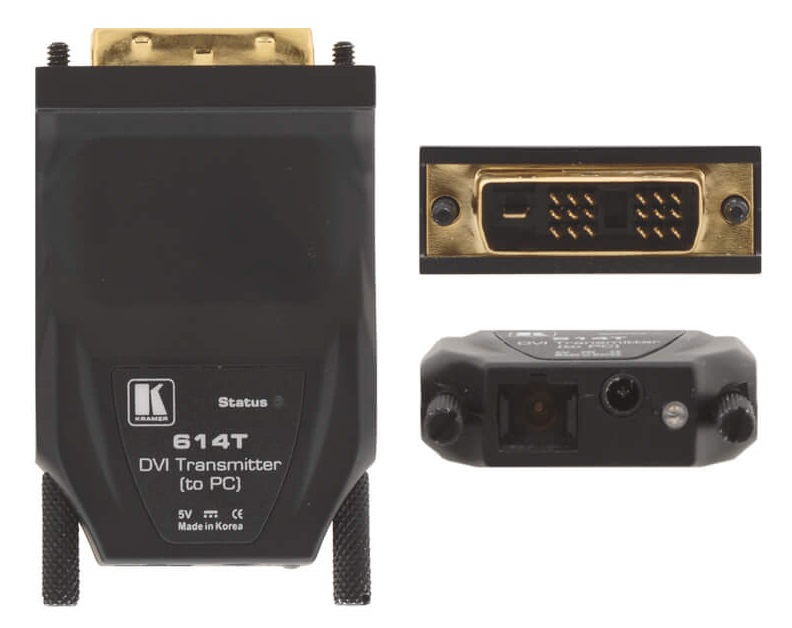

614R/T KRAMER Передатчик и приемник DVI по оптоволокну
Комплект 614R/T предназначен для передачи DVI сигнала по оптоволоконному кабелю и включает 2 миниатюрных устройства - передатчик 614T и приемник 614R. Приборы подключаются к DVI разъемам оборудования и объединяются между собой оптоволоконным многомодовым кабелем SC, обеспечивая эффективную передачу данных со скоростью 6,75 Гбит/с на расстояние до 500 м. Приборы поставляются исключительно комплектом, замена одного из устройств может способствовать нестабильной работе системы.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Готовый комплект из передатчика 614T и приемника 614R для эффективной передачи DVI сигнала на значительные расстояния по многомодовому оптоволоконному кабелю.
- Подключение выполняется к DVI разъемам оборудования.
- Поддержка разрешений до WUXGA, 2K или 1080p.
- Передача данных на скорости 6,75 Гбит/с.
- Поддержка DVI1.0 и DDC2B.
- HDTV совместимость.
- Функция EDID Capture – копирование с устройства отображения EDID данныхи и их длительное хранение.
- В качестве линии связи рекомендовано применение многомодового оптоволоконного кабеля.
- Допустимая длина кабельной трассы составляет 500 м.
- Питание 5 В DC через комплектные адаптеры.
- Передатчик может получать питание через DVI порт от устройства, к которому подключен.
- Устройства сертифицированы для применения совместно с медицинским оборудованием.
- Миниатюрные габариты корпуса.
- Высококачественные составляющие для длительной эксплуатации.
Подробное описание
Схема подключения KRAMER 614R/T
Входы (614T): |
1 х DVI 19-pin, DVI-D Single Link |
Выходы (614T): |
1 х SC, оптоволокно |
Входы (614R): |
1 х SC, оптоволокно |
Выходы (614R): |
1 х DVI 19-pin, DVI-D Single Link |
Длина кабеля: |
500 м по многомодовому оптоволокну 50/125 мкм при разрешении WUXGA (1920x1200), 60 Гц |
Разрешение: |
до WUXGA (1920x1200, 60 Гц) |
Максимальная скорость передачи данных: |
6,75 Гбит/с (2,25 Гбит/с на графический канал), до WUXGA, 2K и 1080p при глубине цвета 36 битов (не поддерживает XGA) |
Индикация: |
питание, EDID |
Управление: |
кнопка EDID |
Питание: |
5 В DC, 200 мА |
Габариты: |
39х56х15 мм |
Вес: |
0,14 кг |
Передатчик (614T): |
1 шт. |
Приемник (614R): |
1 шт. |
Блок питания 5 В, 1 А: |
2 шт. |
