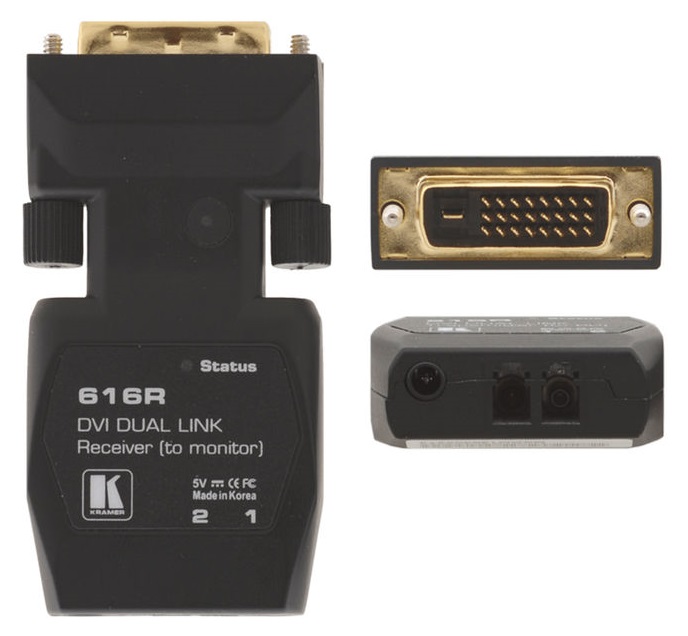

616R/T KRAMER Передатчик и приемник DVI по оптоволокну
Комплект 616R/T предназначен для передачи DVI сигнала по оптоволоконному кабелю и включает 2 миниатюрных устройства - передатчик 616T и приемник 616R. Приборы подключаются к DVI разъемам оборудования и объединяются между собой оптоволоконным многомодовым дуплексным кабелем LC длиной до 500 м, обеспечивая эффективную передачу данных с разрешении до WQUXGA (3840x2400/33 Гц) при скорости в 13.5 Гбит/с. Приборы поставляются исключительно комплектом, замена одного из устройств может способствовать нестабильной работе системы.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Готовый комплект из передатчика 616T и приемника 616R для эффективной передачи DVI сигнала на значительные расстояния по многомодовому дуплексному оптоволоконному кабелю.
- Подключение выполняется к DVI разъемам оборудования.
- Поддержка разрешений WQXGA и WQUXGA.
- Передача данных на скорости 13.5 Гбит/с.
- Поддержка DVI1.0 и DDC2B.
- Поддержка HDTV 480p/720p/1080p и VESA VGA-WQUXGA (33Hz).
- Функция EDID Capture – копирование и хранение EDID данных устройства отображения.
- В качестве линии связи рекомендовано применение многомодового дуплексного оптоволоконного кабеля (LC разъемы).
- Допустимая длина кабельной трассы составляет 500 м.
- Питание 5 В DC через комплектные адаптеры или DVI порт (только 616T).
- Устройства сертифицированы для применения совместно с медицинским оборудованием.
- Миниатюрные габариты корпуса.
- Высококачественные составляющие для длительной эксплуатации.
Подробное описание
Схема подключения KRAMER 616R/T
Входы (616T): |
1 х DVI 25-pin, DVI-D Dual link |
Выходы (616T): |
2 х LC, оптоволокно |
Входы (616R): |
2 х LC, оптоволокно |
Выходы (616R): |
1 х DVI 25-pin, DVI-D Dual link |
Длина кабеля: |
до 500 м |
Разрешение: |
до WQUXGA (3840x2400)@33 Гц |
Максимальная скорость передачи данных: |
13,5 Гбит/c (2,25 Гбит/с на канал) |
Индикация: |
питание, EDID |
Управление: |
кнопка EDID |
Питание: |
5 В DC, 430 мА (616T), 350 мА (616R) |
Габариты: |
39х72х15 мм |
Вес: |
0,14 кг |
Опции: |
кабели Kramer C-2LC/2LC |
Передатчик (616T): |
1 шт. |
Приемник (616R): |
1 шт. |
Блок питания 5 В, 1 А: |
2 шт. |
Дополнительно
Передатчик и приемник DVI по волоконно-оптическому кабелю; дальность действия до 500 м (многомодовый) или до 1500 м (одномодовый кабель); разрешение до WUXGA при 60 Гц (1,65 Гбит/с) или 1080p/60; максимальная скорость передачи данных - 4,95 Гбит/с (1,65 Гбит/с на канал); входы: 1 х DVI-D Single Link (602T); выходы: 1 х DVI-D Single Link (602R); питание - 5 В DC, 500 мА (в комплекте 2 адаптера); 39х69х15 мм; 0,14 кг.
