Озвучивание конференц-зала

Исходные данные

Объект: конференц-зал или небольшая аудитория.

Площадь: 80-120 м².

Вместимость: 60 человек.

Задача: разработка аудиосистемы для озвучивания конференц-зала на звуковом оборудовании AUDAC. Подбор акустики и усилительного оборудования с учетом различных требований к качеству звука и функционалу системы.

Бюджетная аудиосистема для озвучивания конференц-зала или аудитории

Поскольку этот вариант предполагает относительно небольшой бюджет и при этом достойное качество звука, построим его на базе трансляционного оборудования компании AUDAC. По площади зала разместим 6 двухполосных акустических систем CIRA824 мощностью 24 Вт. Они устанавливаются врезным способом и за счет безрамочной защитной сетки обеспечивают минимальную видимость на фоне потолочных конструкций. Кроме того, гриль легко снимается (без демонтажа АС) и в случае необходимости может быть заменен или окрашен в необходимый цвет цвет. В качестве центрального оборудования выберем настольный микшер-усилитель AUDAC MFA216 мощностью 160 Вт (100 В режим) с опциональным модулем плеера-рекордера MMP40, который позволяет воспроизводить аудиофайлы форматов MP3, WMA, WAV и др. с внешнего USB накопителя и вести запись трансляции. Также к УМ можно подключить микрофон, в том числе требующий подачу фантомного питания, и до 2-х источников линейных сигналов, таких как плеер или ноутбук. Для расширения системы внешним усилителем или дополнительным устройством звукозаписи предусмотрен линейный выход, для коммутации с оборудованием противопожарных систем - приоритетный вход (сухие контакты). Управление всем оборудованием системы может выполняться как в ручном режиме (с лицевой панели УМ), так и удаленно по инт. RS232, RS485 и ETHERNET через веб-браузер или мобильное приложение AUDAC Touch ™.

Расстановка акустических систем в конференц-зале

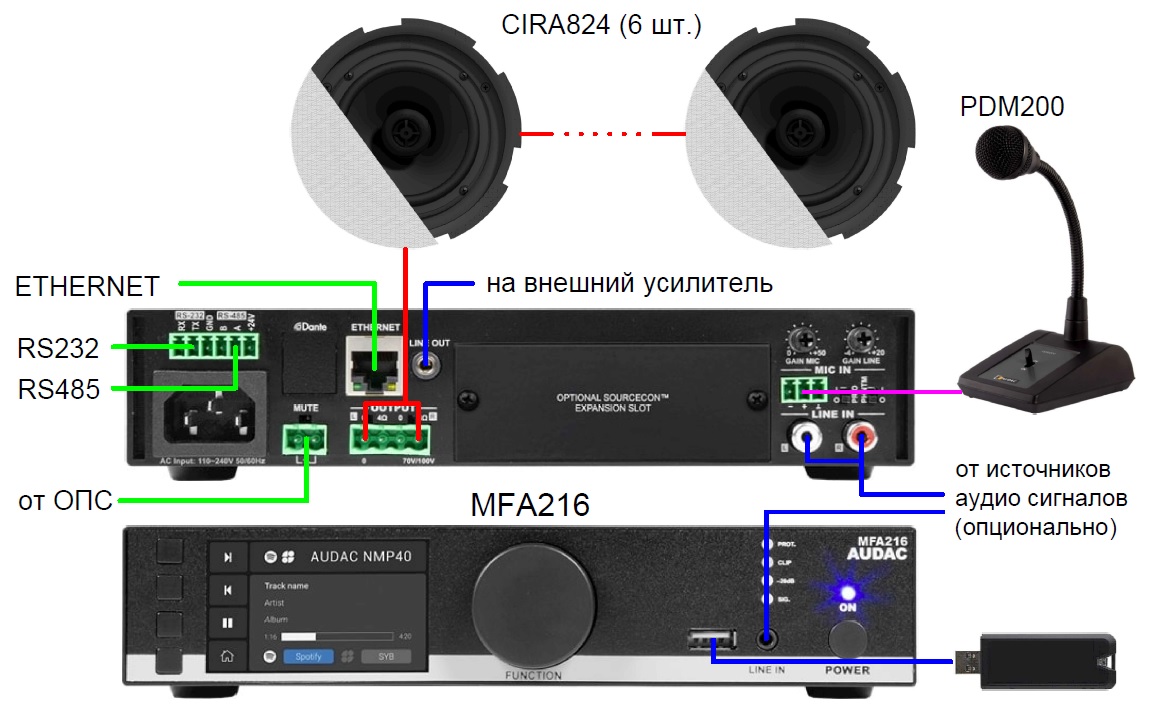

 Схема коммутации звуковой системы

Основные преимущества и недостатки

+   Относительно низкая стоимость.

+   Качественный фоновый звук.

+   Настольный микрофон для оратора.

+   Встроенный медиаплеер-рекордер.

+   Возможность подключения внешних источников линейных сигналов (плеер, ноутбук и др.).

+   Интерфейсы RS232, RS485 и ETHERNET для удаленного управления.

+   Взаимодействие с противопожарными системами.

Аудиосистема с мощным качественным звуком и гибким управлением

В этой варианте конференц зал условно разделим на 2 зоны. Первая зона - зрительный зал, где нужен мощный качественный звук. В ней мы установим активный сабвуфера NOBA8A (100 Вт) с встроенным усилителем класса D и 4 двухполосных акустических системы ATEO4 по 35 Вт каждая. Такая связка может работать автономно и требует лишь подключения внешнего источника сигнала. Вторая зона - сцена, где громкий звук зачастую не нужен. Поэтому в ней мы установим менее мощную акустику ATEO2 (10 Вт), которую подключим напрямую к портативному усилителю мощности MP523MK2. К этому же УМ через линейный выход будет подключен активный сабвуфер из первой зоны. Таким образом достигается возможность раздельного управления зонами, например снижения громкости в зоне сцены и увеличения ее в зале для лучшей слышимости оратора. Кроме того усилитель снабжен 4 линейными входами для внешних источников и 1 микрофонным, к которому мы подключим базу APM с конденсаторным микрофоном на гибком держателе CMX215/45. Также усилитель снабжен интерфейсами RS232, RS485+AUDIO и ETHERNET, что открывает пользователю широкие возможности удаленного управления (трансляция аудио, управление громкостью, выбор входов и др.) через веб-браузер или мобильное приложение AUDAC Touch ™. Дополнительно для быстрого управления сабвуфером предусмотрим пульт ДУ RMT40.

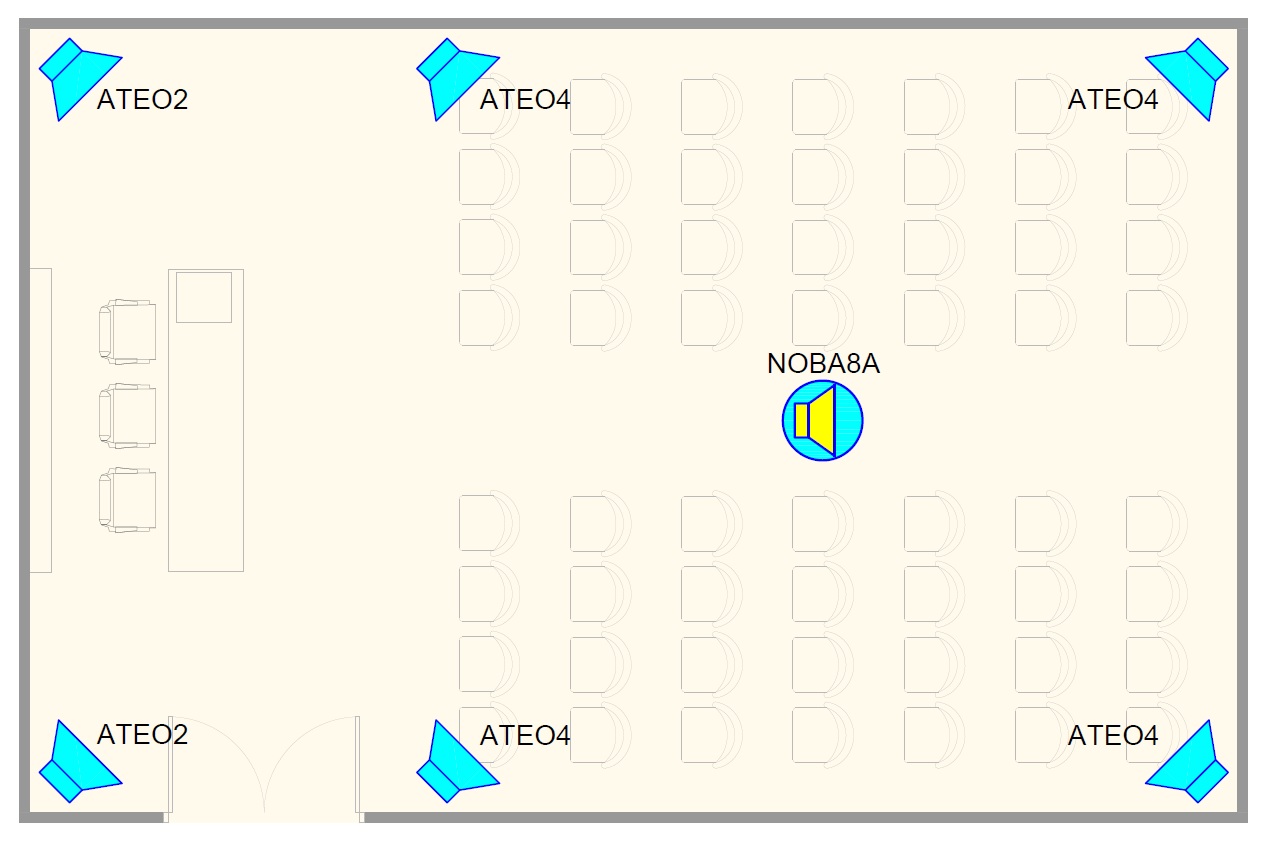

План размещения акустики

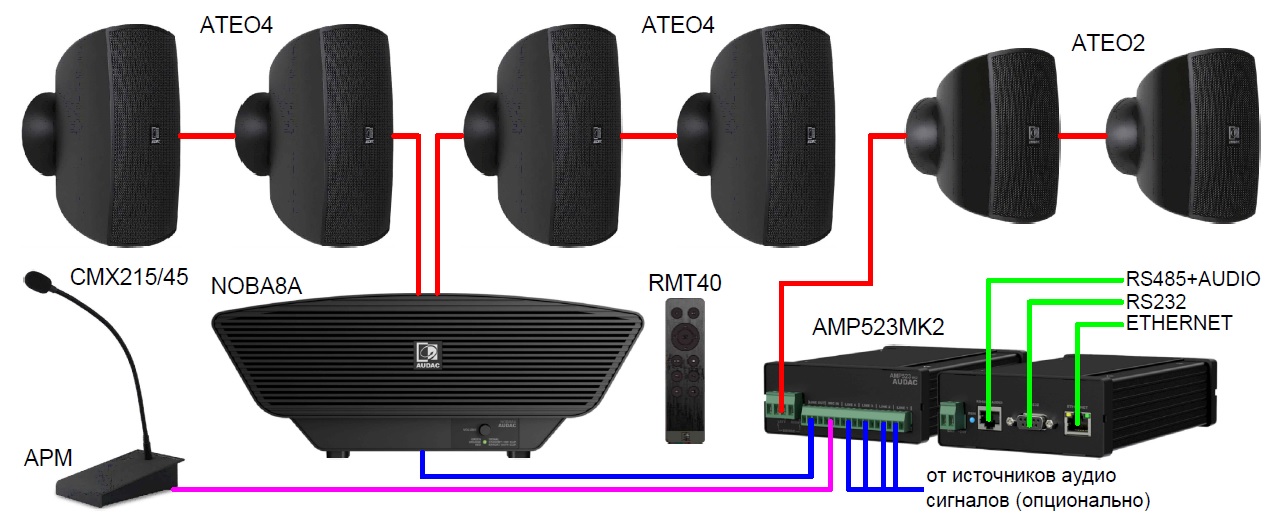

 Схема подключения аудиосистемы

Основные преимущества и недостатки

+   Раздельное управление зонами зала и сцены.

+   Мощный качественный звук с глубокими басами.

+   Настольный конденсаторный микрофон на гибком держателе.

+   Возможность передачи аудио и удаленного управления по инт. RS485+AUDIO, RS232 и ETHERNET.

+   Подключение до 4-х внешних источников линейных сигналов (плеер, ноутбук и др.).

-   Относительно высокая стоимость.
