Система озвучивания актового зала

Исходные данные

Объект: актовый зал для проведения концертов или других мероприятий.

Площадь: ±400 м².

Вместимость: 300-400 человек.

Задача: подбор комплекта звукового оборудования AUDAC для качественного озвучивания актового зала.

Мощная аудиосистема с качественным звуком

Эта звуковая система построена на базе 4-х двухполсных акустических систем PX115MK2 с номинальной мощностью 300 Вт, которые в зависимости от конструктивных особенностей помещения могут размещаться на стойках или же крепиться к стенам при помощи специальных поворотных кронштейнов. Усиление звуковых сигналов выполняет двухканальный усилитель мощности класса D SMA750, работающий в стерео режиме на мощности 2 х 750 Вт (4 Ом). В качестве источника звука выбран универсальный медиаплеер CMP30 со встроенным FM тюнером. Он воспроизводит WAV/MP3/WMA аудиофайлы с любых переносных носителей - CD дисков, USB накопителей или SD/MMC flash карт. Маршрутизацию сигналов выполняет матричный аудиокоммутатор MTX48. Он также позволяет подключить внешние источники линейных сигналов (например, ноутбук или плеер) и до 2-х микрофонов, удаленные устройства управления (настенные контроллеры, пейджинговый микрофон), взаимодействует с системой ОПС через приоритетный вход. Основное оборудование звукового комплекта размещается в аппаратный шкаф/стойку в подсобном помещении или другом удобном месте с ограниченным доступом. Управление системой может выполняться в ручном режиме или же удаленно по инт .RS232 и ETHERNET через веб-браузер или мобильное приложение AUDAC Touch™.

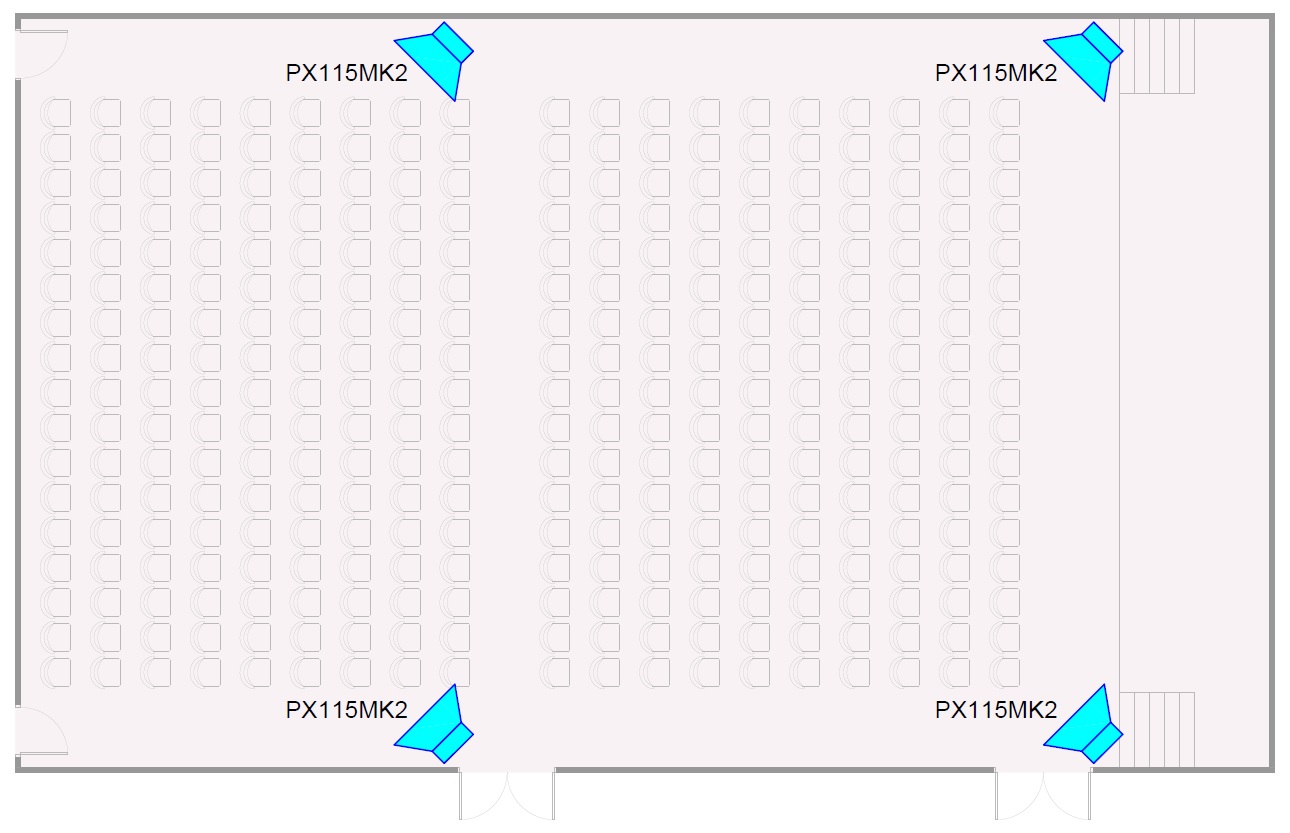

План расстановки акустических систем

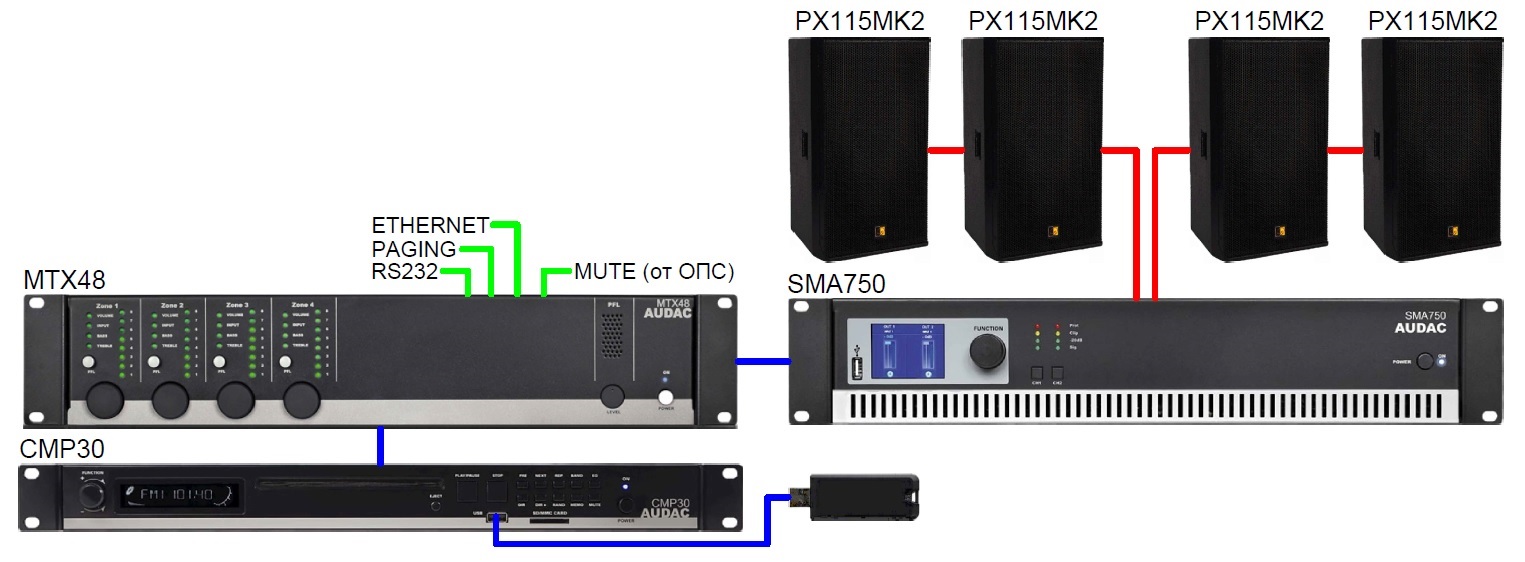

Схема подключения звуковой системы

Основные особенности и преимущества

• Мощный качественный звук.
• Высокая энергоэффективность.
• Трансляция FM-радио и аудио файлов с CD/USB/SD/MMC носителей.
• Возможность подключения микрофона и до 2-х источников линейных сигналов (плеер, ноутбук и др.).
• Управление по месту или удаленно по инт .RS232 и ETHERNET.
• Взаимодействие с системой ОПС.
• Простота в эксплуатации и обслуживании.
• Возможность расширения функционала.

Функциональный звуковой комплект с возможностью наращивания мощности

Следующий вариант аудиосистемы помимо значительной мощности предполагает еще и высококачественный звук в широком частотном диапазоне 38 Гц - 20 кГц. Такие характеристики достигнуты применением 4-х двухполосных акустичеких систем VEXO8 мощностью по 175 Вт и 2-х пассивных сабвуферов по 700 Вт каждый. АС крепятся на стены с применением наклонного кронштейна, сабвуферы - на акустическую стойку или же просто утанавливаются на пол. За усиление звука отвечает четырехканальный усилитель SMQ750 4 х 750 Вт (4 Ом). 1 из его каналов свободен и может использоваться для подключения дополнительной акустики с целью увеличения мощности системы. Как и в прошлом варианте для подачи звуковых сигналов применяется маршрутизации применяется универсальный медиаплеер со встроенным FM тюнером CMP30, для маршрутизации - матричный аудиокоммутатор MTX48. Естественно системе характерны все теже широкие возможности внешних подключений и преимущества удаленного управления. Для дополнительного удобства пользователя система расширена мультимедийной настенной панелью MWX65, которая позволяет управлять аудиокоммутатором непосредственно из актового зала и подключить внешние источники сигналов - конденсаторный вокальный микрофон M97 + ноутбук, плеер или любой другой источник линейного стерео сигнала.

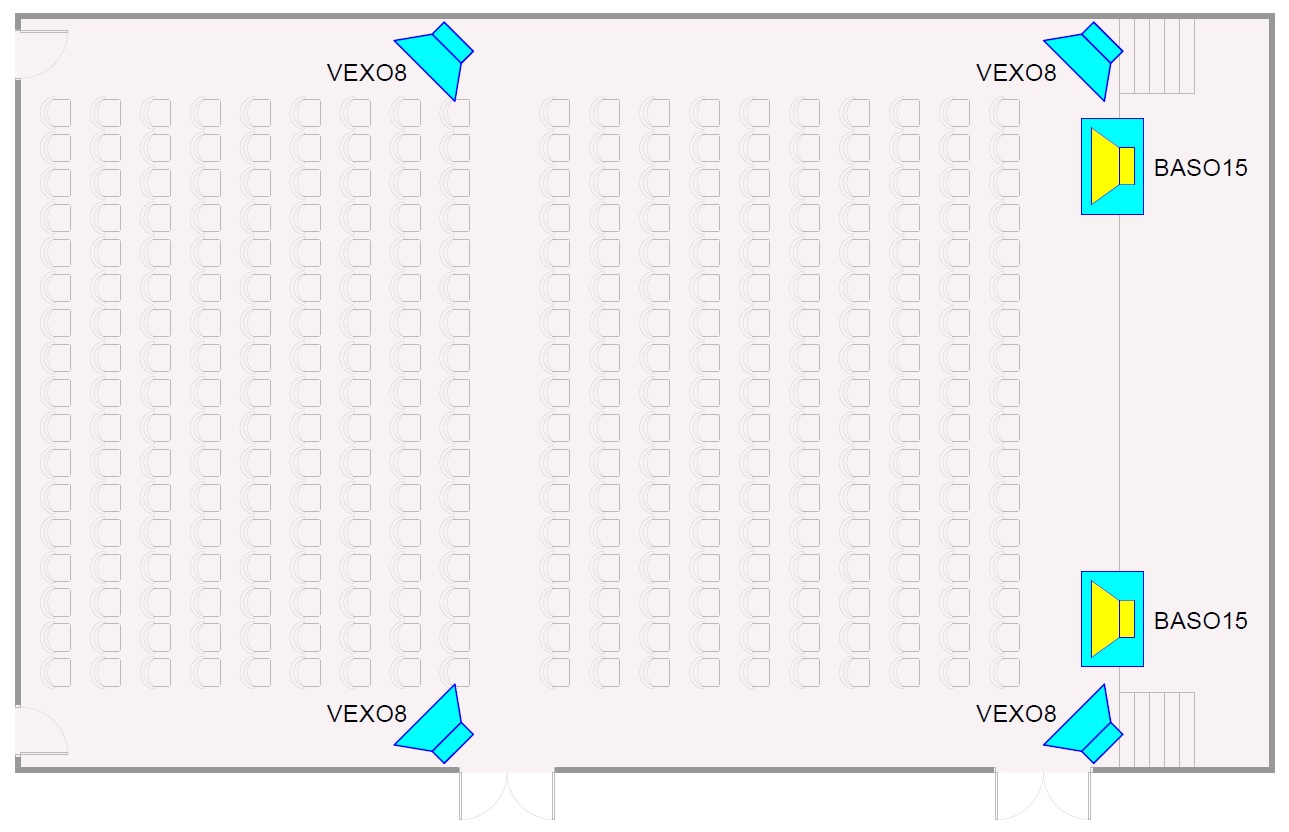

План размещения акустики

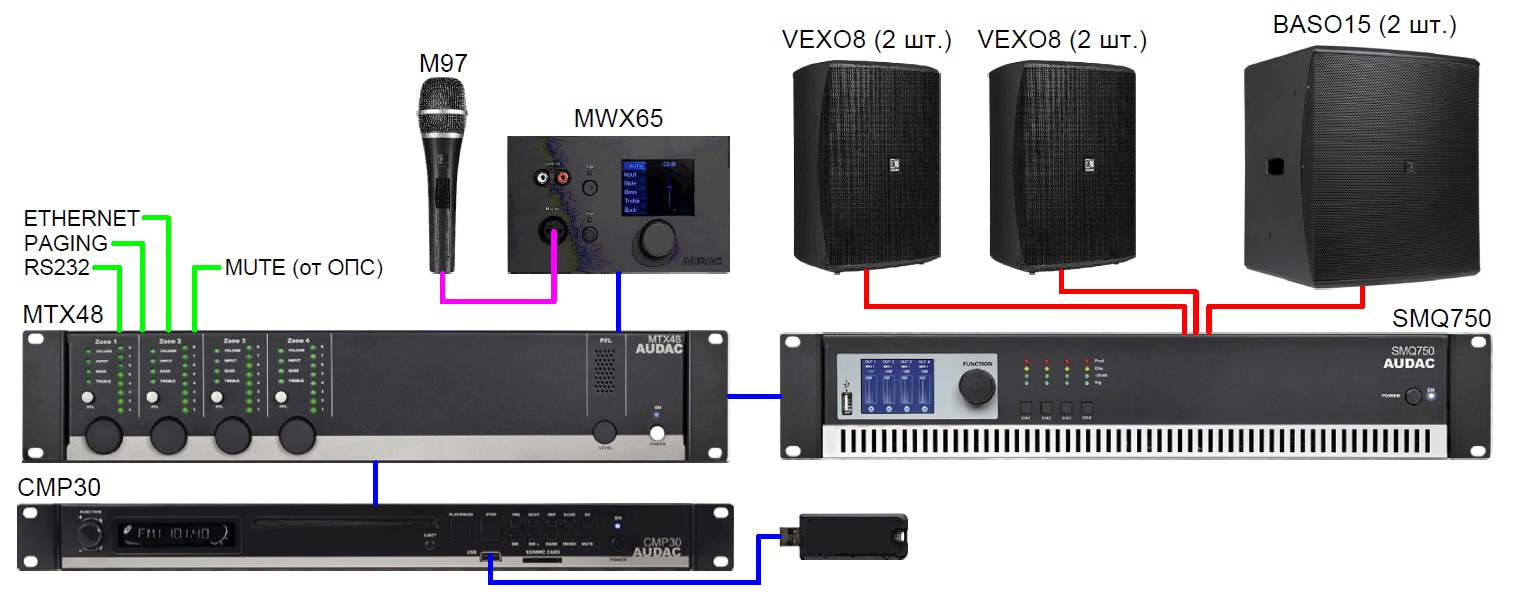

Схема коммутации звукового комплекта

Основные особенности и преимущества

• Отличное качество звучания с отчетливыми верхними частотами и глубокими басами.
• Возможность наращивания мощности и расширения функционала системы.
• Высокая энергоэффективность.
• Аудиоплеер с  FM-тюнером.
• Высококачественная акустика с прекрасным внешним видом и эргономикой.
• Вокальный микрофон для усиления голоса выступающего.
• Управление системой непосредственно из актового зала.
• Возможность удаленного управления по инт .RS232 и ETHERNET.
• Взаимодействие с системой ОПС.
