MWX65/B AUDAC Настенная панель управления
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:

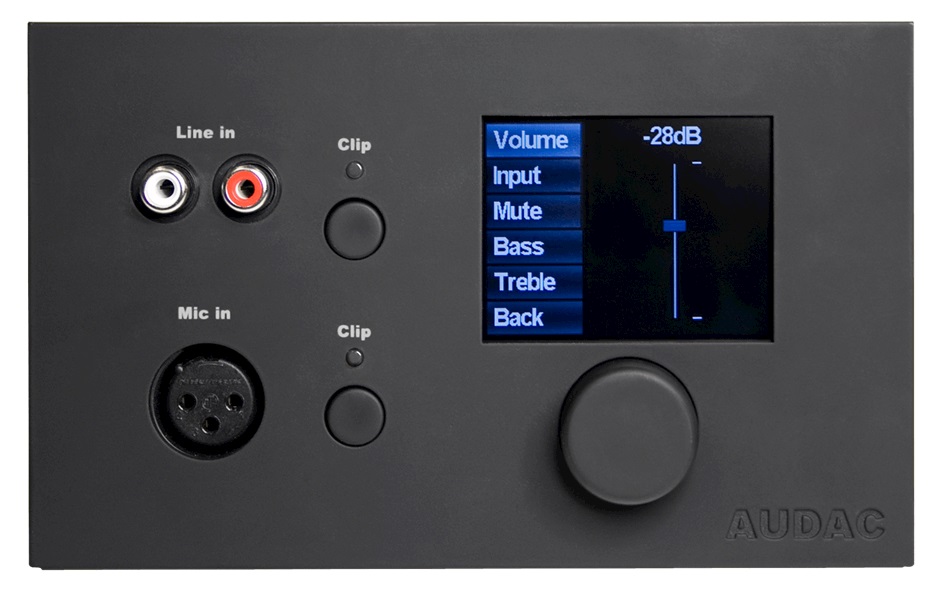

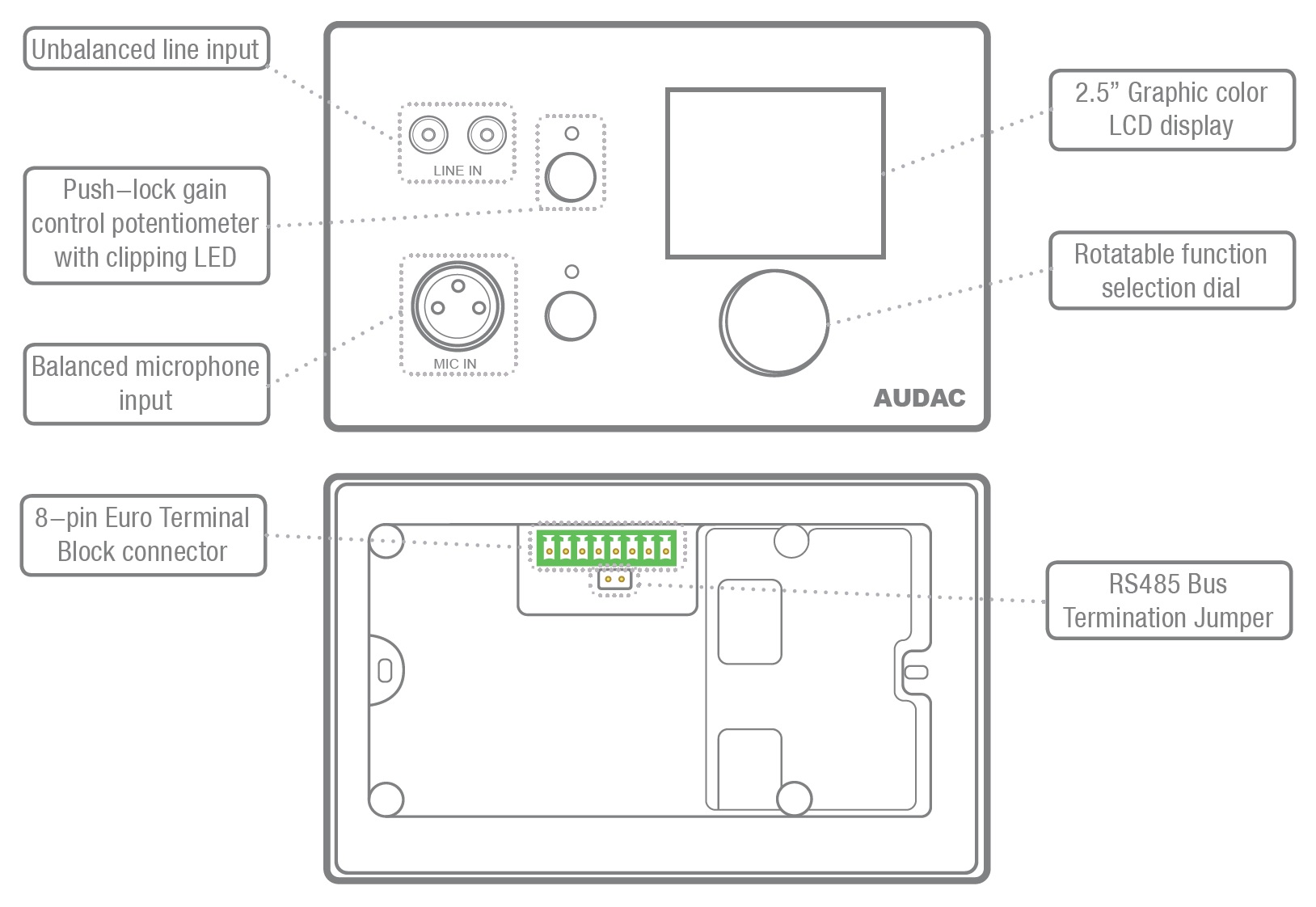

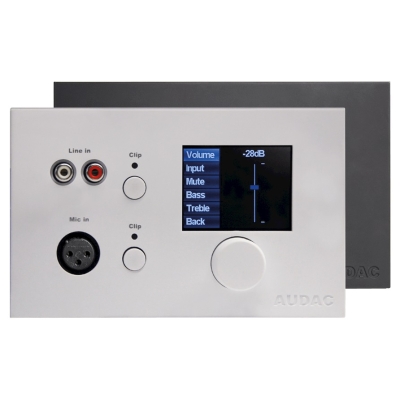

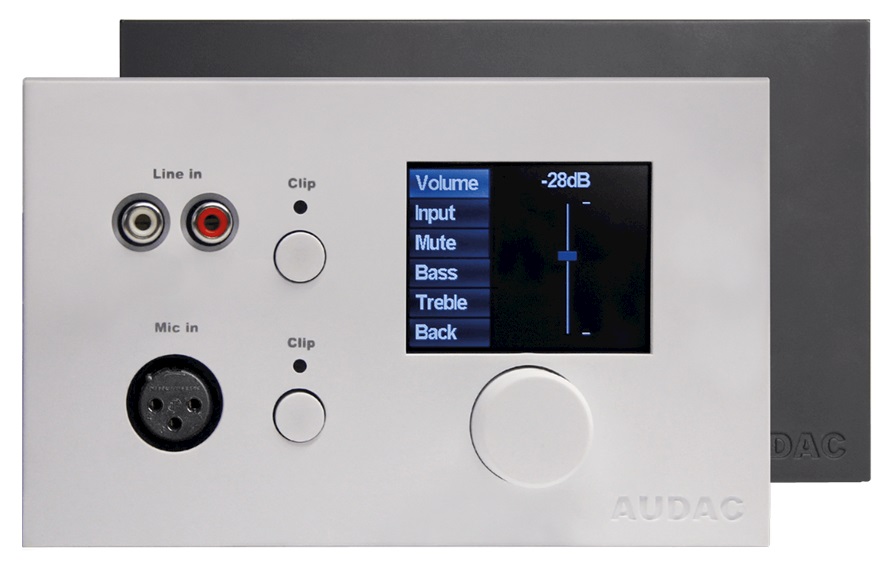

AUDAC MWX65 – универсальная мультимедийная настенная панель, специально разработанная для удаленного управления матричными аудио коммутаторами AUDAC MTX48 и MTX88 непосредственно из зоны трансляции. Она снабжена 2,5″ LCD дисплеем и поворотно-нажимной кнопкой, с помощью которых позволяет мониторить и изменять текущие настройки маршрутизации, громкости, тембра (НЧ/ВЧ), выбирать источник сигнала или же при необходимости полностью отключать звук в текущей зоне. Также предусмотрена возможность подключения источников линейного стерео сигнала (1хLine 2xRCA) и микрофонов (1хMic XLR), в т.ч. требующих фантомного питания DC 12 В. Для управления уровнем сигнала каждый из входов снабжен поворотным регулятором и светодиодным индикатором отсечения.

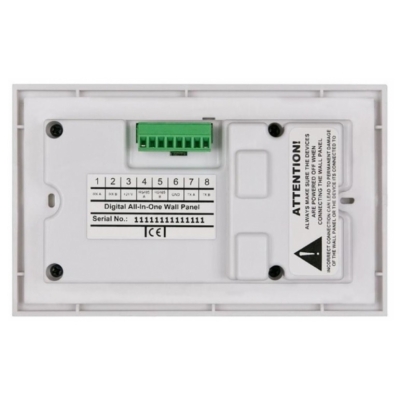

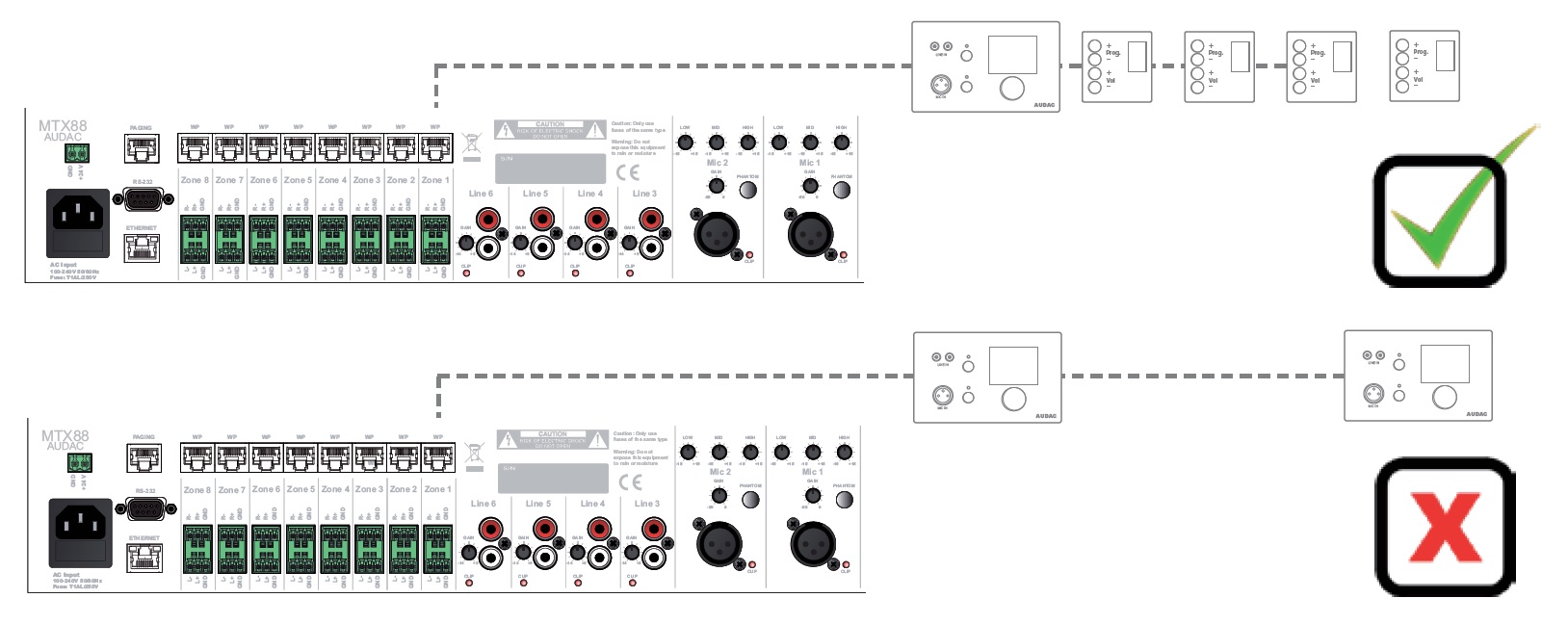

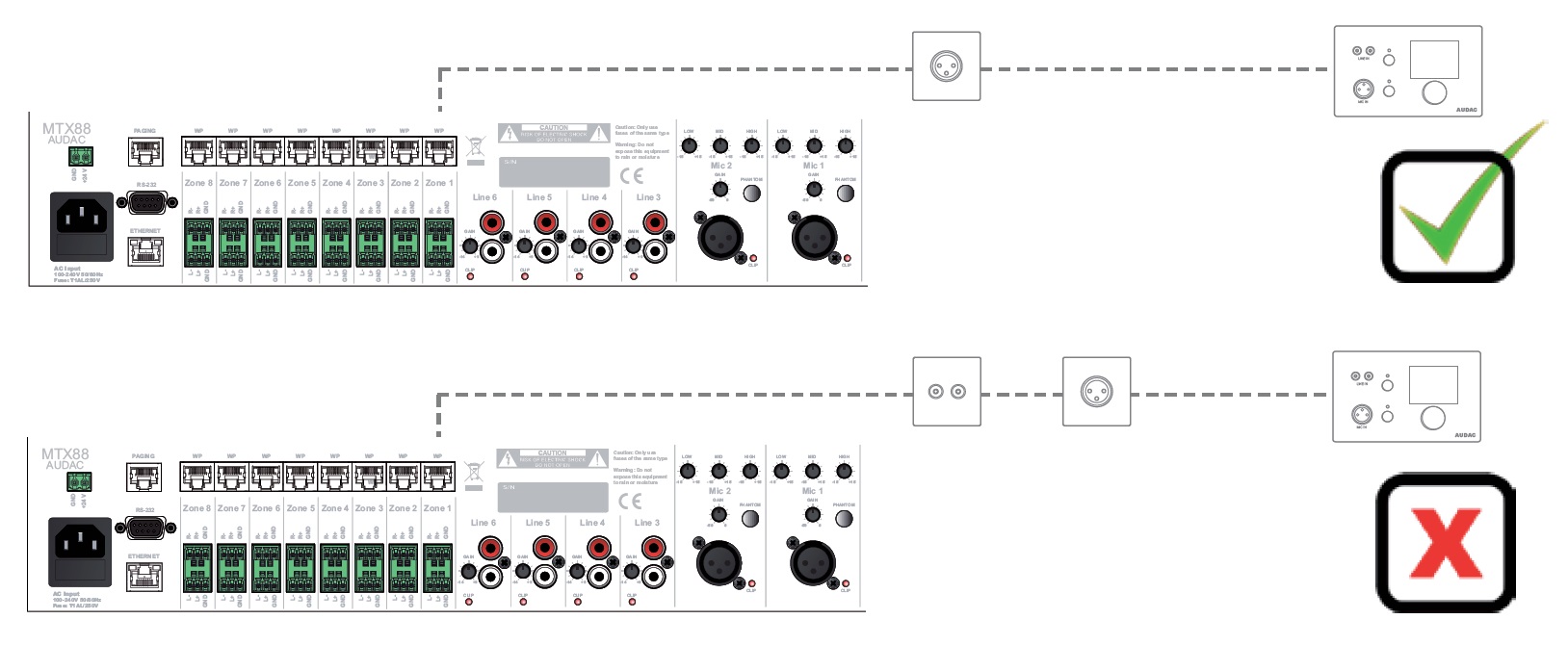

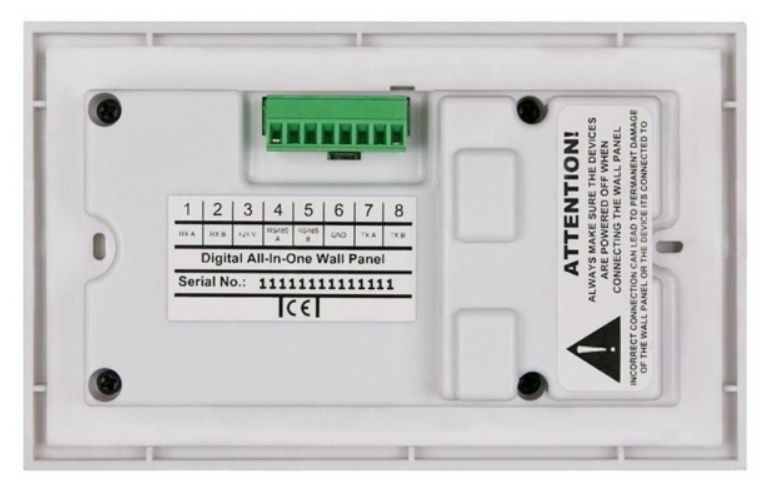

Панель изготовлена в малогабаритном корпусе из ABS пластика и предполагает монтаж врезным или накладным способом с применением соответствующих установочных изделий. Подключение к основному оборудованию (MTX48/MTX88) выполняется кабелем UTP CAT5 и выше через порт RS-485 (8-pin Euro Terminal Block). При этом общая длина соединительной линии не должна превышать 500 м. Черный цвет корпуса (RAL9005).
| Тип | встраиваемая панель управления |
| Совместимость | матричные аудио коммутаторы AUDAC MTX48 и MTX88 |
| Дисплей | 2,5″ LCD, графический полноцветный |
| Входы | |
| Линейный (аудио стерео): | |
| - разъем | 2хRCA (розетка) |
| - чувствительность | −12 дБ…+12 дБ |
| - КНИ + шум | < 0.05 % |
| - соотношение сигнал / шум | 85 дБ |
| Микрофонный (балансное моно): | |
| - разъем | XLR 3-pin (розетка) |
| - чувствительность | −50 дБ…−15 дБ |
| - КНИ + шум | < 01 % |
| - соотношение сигнал / шум | 75 дБ |
| - фантомное питание | DC 12 В |
| Интерфейс управления: | |
| - протокол | RS-485 |
| - разъем | 8-pin Euro Terminal Block |
| Электропитание | |
| - напряжение | DC 24 В |
| - потребляемый ток | 75 мА |
| - потребляемая мощность | 1.8 Вт |
| Физические характеристики | |
| Материал корпуса | ABS пластик |
| Габариты | 153х94х45 мм |
| Установочная глубина | 37 мм |
| Вес | 0.21 кг |
| Цвет: | черный (RAL9005) |
| Установка и подключение | |
| Кабель подключения | витая пара UTP CAT5 и выше |
| Максимальное расстояние подключения | 500 м |
| Монтаж | врезной, накладной |
| Настенная панель управления | 1 шт. |
| Комплект документации | 1 шт. |
