Аудиосистема для озвучивания фитнес клуба

Исходные данные

Объект: небольшой фитнес клуб, фитнес центр или спорткомплекс.

Площадь: 300-400 м².

Вместимость: 40-60 человек.

Помещения: ресепшн (приемная), тренажерный зал, 2 зала групповых занятий, мужская и женская раздевалки с санузлом и душевыми.

Задача: построение системы озвучивания фитнес клуба на оборудовании AUDAC.

Основные требования к аудиосистеме:

• качественный фоновый звук во всех помещениях;
• увеличенная мощность в спортивных залах;
• возможность индивидуального управления трансляцией и подключения дополнительных источников сигналов в спортивных залах;
• местное управление громкостью в каждом помещении.

Аудиосистема для озвучивания фитнес клуба (потолочные акустические системы)

Этот вариант реализован на встраиваемой потолочной акустике и отлично подойдет для спорткомплексов с подвесными потолками (4 ± 0.5 м) и высокими требованиями к дизайну.

Зонирование и выбор акустических систем

Зона 1 - ресепшн (приемная), женская и мужская раздевалки - 9 двухполосных акустических систем CIRA524 с установленной мощностью 6 Вт;
Зона 2 - тренажерный зал - 9 двухполосных акустических систем CIRA824 с установленной мощностью 24 Вт;
Зона 3 - зал групповых занятий №1 - 4 двухполосных АС CIRA824 мощностью 24 Вт;
Зона 4 - зал групповых занятий №2 - 5 двухполосных АС CIRA824 мощностью 24 Вт.

Установка акустики выполняется врезным способом в подвесные потолочные конструкции.. При этом снаружи остается лишь безрамочный защитный гриль, который для более точного соответствия интерьеру может окрашиваться в любой цвет.

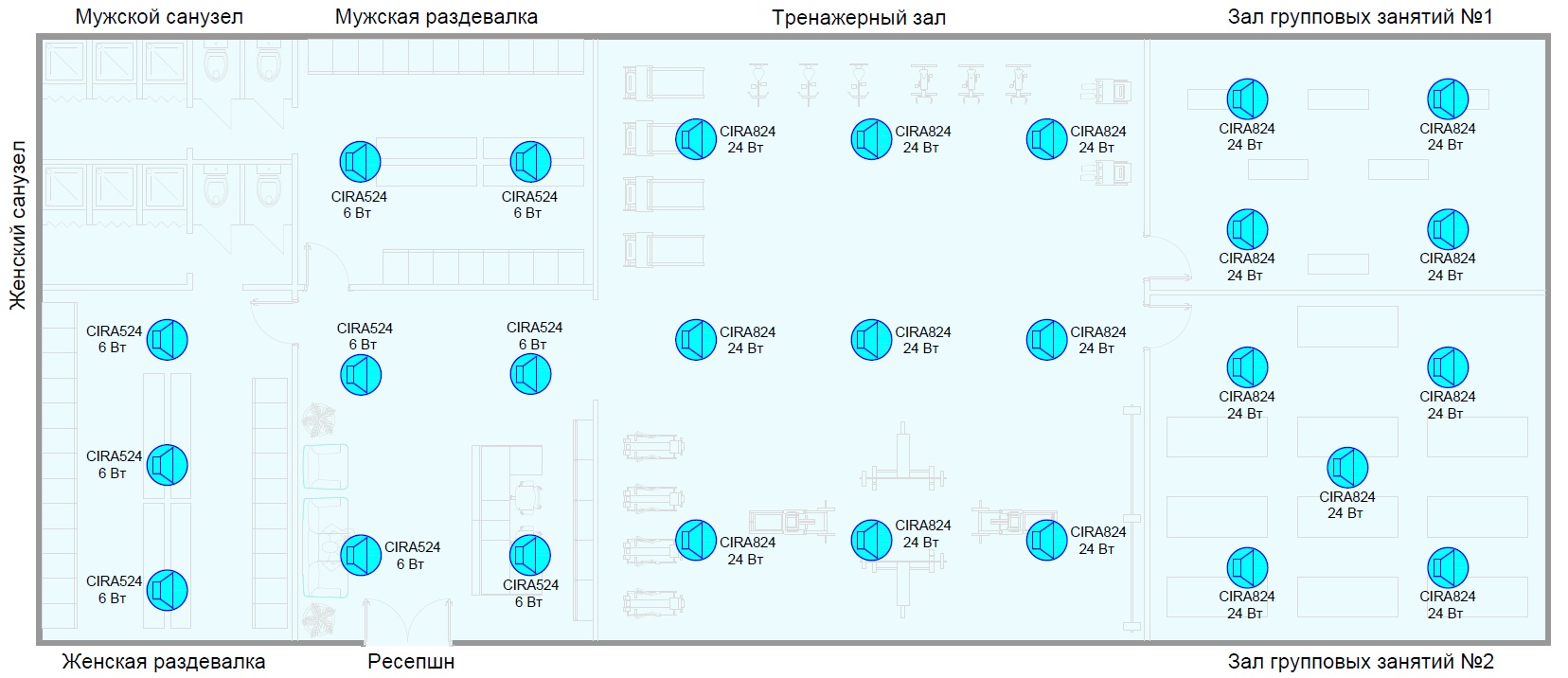

План расстановки потолочной акустики

Подбор и коммутация центрального оборудования

Исходя из необходимого количества зон и расчетной суммарной мощности акустических систем (на 1 зону) для усиления звуковых сигналов выбираем четырехканальный трансляционный усилитель мощности CAP424 (4х240 Вт). Подачу аудиосигналов будет выполнять профессиональный модульный медиаплеер XMP44 с установленными в него опциональными модулями стандарта SourceCon™. В их числе плеер-рекордер MMP40, считывающий аудио файлы стандарта MP3/Ogg/Vorbis/AAC/FLAC/WMA/WAV с любого внешнего USB накопителя, модуль голосовых сообщений FMP40 для трансляции предварительно записанных объявлений или тревожных сообщений, сетевой медиаплеер NMP40 для трансляции аудио с ПК или мобильных устройств и модуль интернет-радио IMP40. Блоки максимально просто устанавливаются и не требуют никакой дополнительной настройки (Plug & Play), а потому при необходимости могут быть извлечены, например, для ремонта, обслуживания или же замены на другие аналогичного стандарта. Маршрутизацию сигналов в данной системе будет выполнять матричный аудио коммутатор на 4 зоны MTX48. Установка центрального оборудования предусмотрена непосредственно на стол администратора или же в RACK шкаф высотой не менее 5U.

Дополнительное периферийное оборудование

Для реализации функции удаленного управления и возможности подключения дополнительных источников сигналов в тренажерном зале и залах для групповых занятий установим настенные панели управления MWX65. С их помощью можно просматривать и менять текущие настройки маршрутизации, громкости, тембра (НЧ/ВЧ), выбирать источник сигнала, а также подключать внешние источники сигналов линейного и микрофонного уровней. Управление вещанием в зоне 1 будет выполняться непосредственно с центрального оборудования, а для индивидуального регулирования громкости в раздевалках и зоне ресепшена установим настенные аттенюаторы VC3022/W. Для передачи речевых сообщений в зоны трансляции на рабочем месте администратора установим пейджинговую микрофонную консоль MPX48.

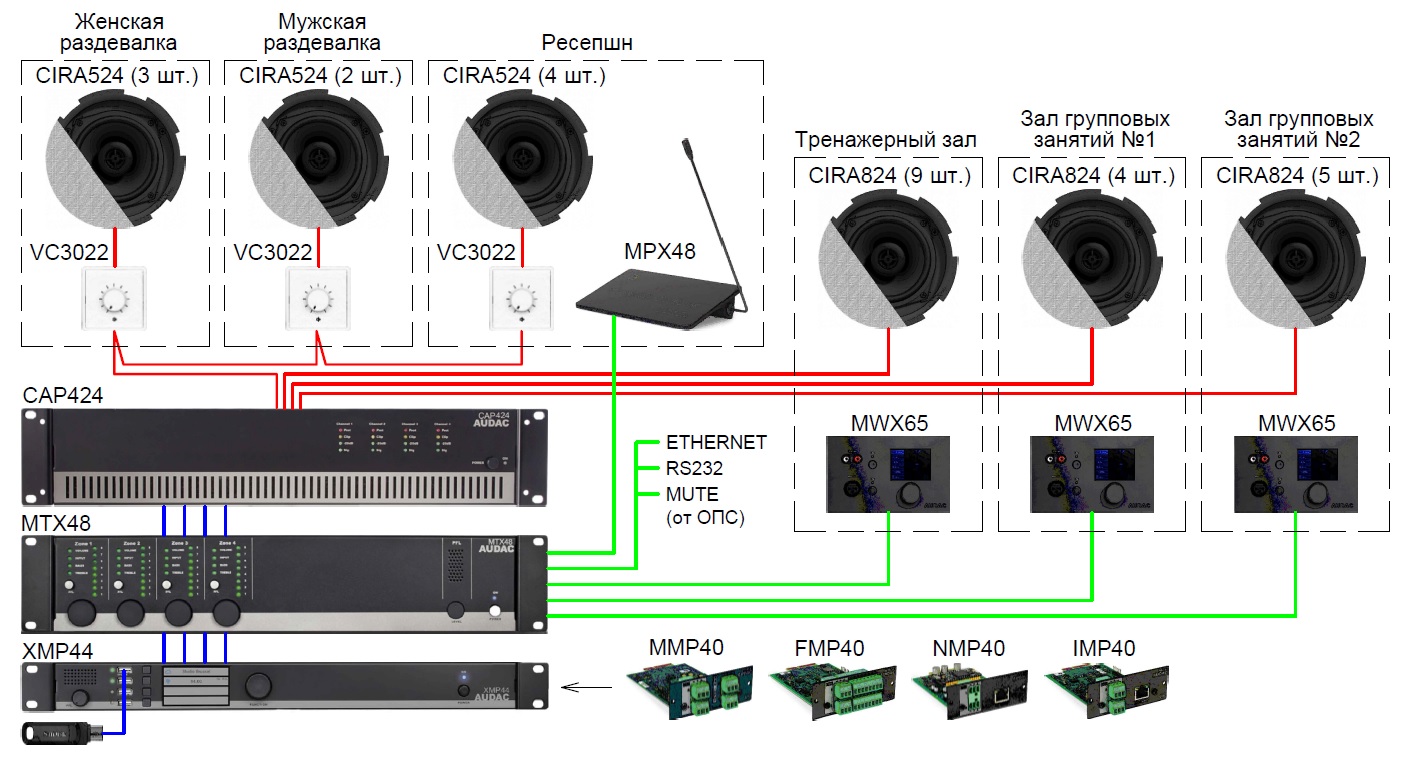

Схема подключения аудиосистемы

Мощная звуковая система фитнес центра (настенные акустические системы)

Эта аудиосистема подойдет для заведений с высокими требованиями к мощности и отсутствием подвесных потолочных конструкций или же их специфическим дизайном, в связи с чем установка потолочной акустики невозможна.

Зонирование и выбор акустических систем

Зона 1 - ресепшн (приемная), женская и мужская раздевалки - 6 двухполосных акустических систем настенного типа ATEO4MK2 с установленной мощностью 12 Вт;
Зона 2 - тренажерный зал - 6 двухполосных акустических систем ATEO6 с установленной мощностью 50 Вт;
Зона 3 - зал групповых занятий №1 - 4 двухполосных ATEO4MK2 мощностью 24 Вт;
Зона 4 - зал групповых занятий №2 - 4 двухполосных АС ATEO6 мощностью 50 Вт.

Все АС крепятся на стенах с помощью кронштейнов и за счет специальной конструкции с встроенным кронштейном позволяют регулировать направленность звукового потока путем наклона/поворота корпуса или изменения положения корпуса (вертикальное/горизонтальное).

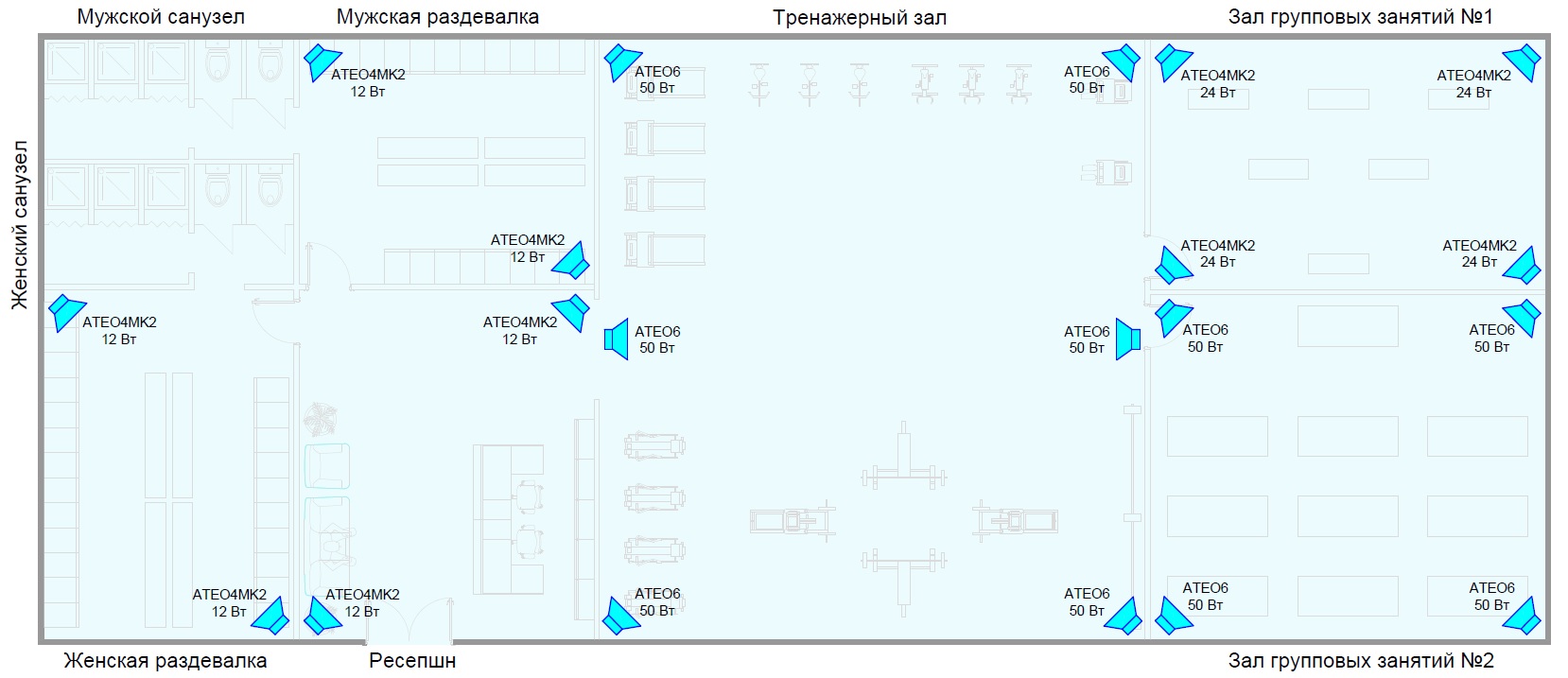

План расстановки настенных акустических систем

Подбор и коммутация центрального оборудования

Как и в прошлом варианте основой центрального оборудования будет матричный аудиокоммутатор на 4 зоны MTX48, который будет выполнять маршрутизацию сигналов, обеспечит возможность подключения внешних источников сигналов и позволит реализовать удобное управление как в ручном (с лицевой панели), так и в удаленном режиме по RS232 и Ethernet (TCP/IP) с ПК или мобильного приложения AUDAC Touch. В качестве источника звука также будем использовать модульный медиаплеер XMP44, укомплектованный опциональными модулями MMP40 (плеер-рекордер), FMP40 (модуль голосовых сообщений), NMP40 (сетевой медиаплеер), IMP40 (модуль интернет-радио). Функцию звукоусиления будет выполнять четырехканальный трансляционный усилитель мощности CAP448, работающий в 100 В режиме с эффективной мощностью 480 Вт на каждый канал. Установка оборудования может выполняться на стол или в стойку (5U) в любом удобном месте, например на стойку администратора.

Дополнительное периферийное оборудование

Как и в прошлом варианте удаленное управление со спортивных залов и возможность подключения в них дополнительных источников сигналов реализовано с помощью настенных панелей управления MWX65. Для управления громкостью в приемной и раздевалках установим аттенюаторы VC3062. Также на рабочем месте администратора установим микрофонную консоль MPX48 для трансляции сообщений в зоны вещания.

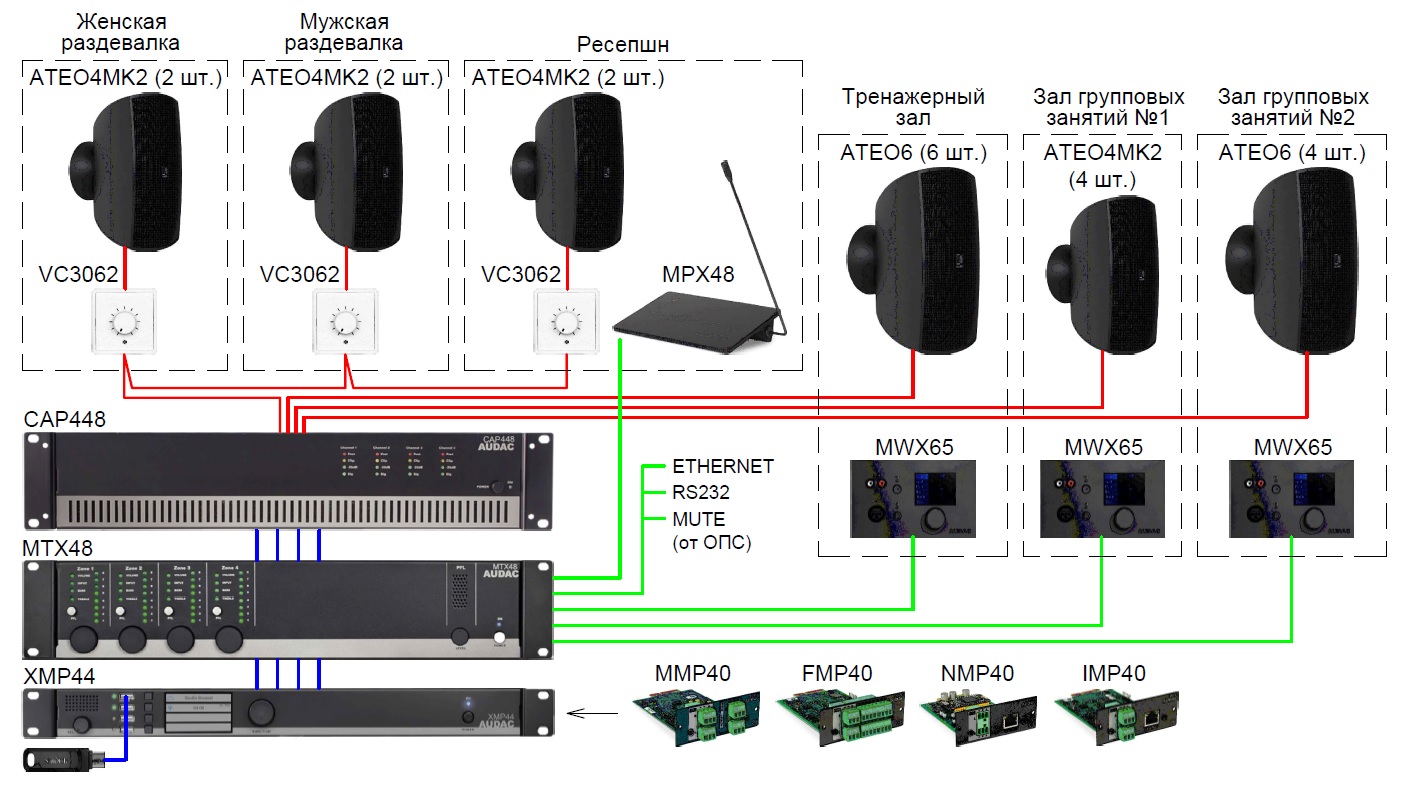

Схема коммутации аудиосистемы
