C 68:4 LAB.GRUPPEN Четырехканальный усилитель высокой мощности
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
C 68:4 - это высокомощный четырехканальный усилитель из серии универсальных инсталляционных усилителей производства компании LAB.GRUPPEN, Швеция. Обладает гибкими настройками выходной мощности и режима работы, что позволяет эффективно строить на его базе системы звукофикации для помещений разнообразного назначения: аудитории и зрительные залы, конференц-центры, стадионы и арены, рестораны, отели, музеи, религиозные учреждения, учебные заведения, залы заседаний, офисы, клубы, торговые центры и т.д. Класс D, рабочий диапазон частот 6.8 Гц - 34 кГц.
Номинальная мощность усилителя C 68:4 равняется 6800 Вт. Распределение по каналам зависит от режима работа или активных каналов: все четыре (4) или два (2, мостовой режим); второй фактор влияющий на выходную мощность в каждом канале - тип используемых акустических систем/линий. Данный прибор может эффективно применяться как в низкоомных линиях с импедансом 2 / 4 / 8 ил 16 Ом, так и в трансляционных с рабочим напряжением 70 или 100 В. Выбор варьируется в диапазоне 650 Вт - 3400 Вт на канал. Полную таблицу мощностей смотрите ниже.

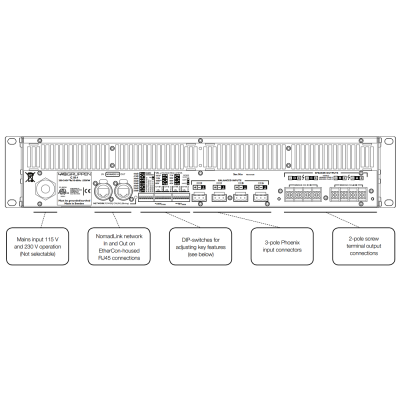

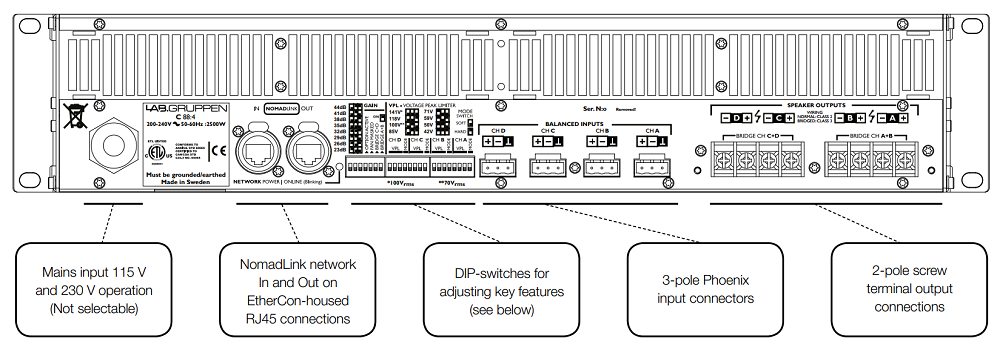

Ручная настройка и управление работой устройства производится за счет трех блоков DIP-переключателей, расположенных на тыльной части корпуса. С их помощью задается режим работы, определяется количество активных каналов, регулируется уровень усиления, настраивается лимитер и выполняются иные функции. Также возможно дистанционное управление с аналогичным функционалом и мониторинг состояния системы. Для этого усилитель требуется подключить в сеть Ethernet с контроллером NLB60E в составе на который установлено специализированное ПО. Подключение к сети посредством двух разъемов RJ-45 (IN/OUT, NomadLink).

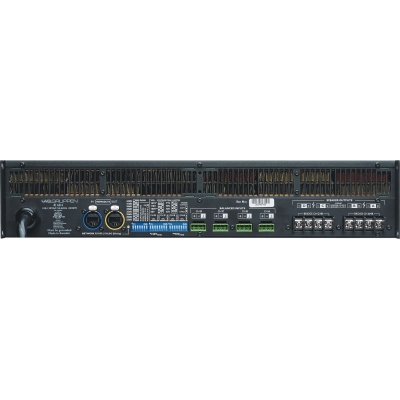

Аудиовходы: линейные, балансные 4х Phoenix 3-pin; аудиовыходы на акустику: две пары винтовых клемм. Все коннекторы расположены на тыльной части корпуса, на лицевой панели только информативная светодиодная индикация. Питание от сети ~220В посредством импульсного БП R.SMPS (Regulated Switch Mode Power Supply), который делает усилитель нечувствительным к колебаниям питающего сетевого напряжения. Автоматический переход в ждущий режим с пониженным энергопотреблением при отсутствии активности в течение 20 минут.
Габаритные размеры 483x88x343 мм, занимает пространство в рэковой стойке 2U, вес 12 кг.
Подробное описание
Таблица мощности на выходе усилителя C 68:4
При 4-х активных каналах:
2 Ом - 1200 Вт
4 Ом - 1700 Вт
8 Ом - 1200 Вт
16 Ом - 650 Вт
70В - 1600 Вт
100В - 1200 Вт
При мостовом (попарном) подключении каналов:
4 Ом - 2400 Вт
8 Ом - 3400 Вт
16 Ом - 2400 Вт
70/100В - 3200 Вт
Подключение усилителя в сеть Ethernet
| Тип: | четырехканальный усилитель высокой мощности с гибкими настройками режима работы |
| Сопротивление нагрузки: | 2Ω – 4Ω – 8Ω – 16Ω |
| Напряжение в линии: | 70 / 100 В |
| Номинальная мощность: | 6800 Вт |
| Выходная мощность на канал: | 650 - 3400 Вт (зависит от режима работы и типа линии, см. подробности) |
| Входное сопротивление: | 20 кОм |
| Общие: | |
| Частотная характеристика: | 6.8 Гц - 34 кГц |
| THD 20 Hz - 20 kHz for 1 W: | <0.1% |
| THD at 1 kHz and 1 dB below clipping: | ≤0.05% |
| Перекрестные помехи: | ≥70 дБ |
| Отношение сигнал/шум: | ≥112 дБ |
| Выходная цепь: | Класс D |
| Входы: | 4 х Phoenix 3-pin |
| Выходы: | 4 x пары винтовых клемм |
| Сетевые коннекторы: | 2х RJ-45 (IN/OUT, NomadLink) |
| Габаритные размеры: | 483x88x343 мм (2U) |
| Вес: | 12 кг |
