Платы расширения для микшерных пультов

12
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, стандарт - Dante, порты - 2х RJ45 (Gigabit), D-Sub 9-pin F, размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, стандарт EtherSound, Madi, порты - 4х Ethercon, 16 in/out, размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, стандарт EtherSound, порты - 2x RJ45 (CAT5 для MY16-EX), 2х Ethercon, D-Sub 9-pin (remote), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, стандарт Cobranet, порты - 2x RJ45, размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Плагин авто микшер, совместимость - Mini-YGDAI, порты - ADAT, RJ45 (10Base-T/100Base-T), 16 каналов, размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Плагин LAKE (Mesa EQ, Ideal Graphic EQ и Linear Phase Crossover), совместимость - Mini-YGDAI, порты - D-Sub 25-pin, RJ45 (10Base-T/100Base-T), 16 свободно программируемых каналов, размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Плагин для удаления шума, совместимость - Mini-YGDAI, стандарт AES/EBU, порты - Euroblok (4 in/out), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, стандарт SDI HD/SD, порты - 4x BNC - In, Thru, 2x out, размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, стандарт Madi, порты - 2x BNC 2x toslink (16 in/out) 2x RJ45 (CAT5 для MY16-EX), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - 2x D-Sub 25-pin (16 AES/EBU), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - Toslink (16 in/out), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - Toslink (8 in/out), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - D-Sub 25-pin (8 AES/EBU), с преобразователем частоты дискретизации на входе размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - D-Sub 25-pin (8 AES/EBU), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - BNC (8 AES/EBU, 1х video in “eXi-Clock”), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - Euroblock (8 стерео in/out), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - D-Sub 25-pin (8 AES/EBU), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - D-Sub 25-pin (8 стерео входов), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - 8 TRS (in), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - 4 XLR (out), размеры 120x40x176 мм.
По запросу
-+
В корзину
Карта расширения для Yamaha
Совместимость - Mini-YGDAI, порты - 4 XLR (in), размеры 120x40x176 мм.
По запросу
-+
В корзину
Адаптер для 4-х Mini-YGDAI карт
Dante - 2х RJ45 (1000Base-T etherCON); Mini-YGDAI - 4 слота; Word clock - BNC, размеры 480x88x365 мм, вес 6,1 кг.
По запросу
-+
В корзину
DANTE-MADI конвертер
Dante - 2х RJ45 (1000Base-T etherCON); Madi - BNC/SC in out (AES10-2008); Word clock - BNC (in/out), размеры 1U 480x44x374мм, вес 4,7 кг.
По запросу
-+
В корзину
Плата расширения для серии dLive
5x XLR (2 in/8 out AES), совместимость серия dLive.
По запросу
-+
В корзину
Плата расширения для серии dLive
5x XLR (10 out AES), совместимость серия dLive.
По запросу
-+
В корзину
Плата расширения для серии dLive
2x RJ45, совместимость серия dLive.
По запросу
-+
В корзину
Плата расширения для серии dLive
2x Cat5 (RJ45), 2x Neutrik OpticalCon, совместимость серия dLive.
По запросу
-+
В корзину
Плата расширения для серии dLive
3x SoundGrid (RJ45), совместимость серия dLive.
По запросу
-+
В корзину
Плата расширения для серии dLive
8х BNC, 4 слота SFP, совместимость серия dLive.
По запросу
-+
В корзину
Плата расширения
Плата аудио-расширения с интерфейсом Madi, для пультов серии Vi.
По запросу
-+
В корзину
12

Разнообразие современных технологий передачи аудио сигнала предлагает различные способы коммутации устройств для обеспечения их максимальной эффективности и корректной работы. Это в свою очередь приносит некоторые неудобства, так как разные способы коммутации, усложняют маршрутизацию сигнала и делают ее невозможной без дополнительного оборудования (переходники, преобразователи, платы/карты расширения и т.п.). Тем не менее, профессиональные цифровые микшеры способны работать с любыми типами подключений, которые основаны на современных интерфейсах – Madi, Dante, ADAT, AES/EBU (AES3), USB. Это возможно благодаря тому, что они имеют модульную конструкцию и позволяют быстро менять тип подключения, поменяв лишь плату расширения.

Платы расширения для микшерных пультов

Купить плату расширения для микшерного пульта и заменить ее – очень простая задача, главное правильно выбрать нужный Вам интерфейс передачи сигнала, чтобы используемое оборудование корректно работало. Для этого рассмотрим их основные виды и определимся с их особенностями.

Платы расширения AES/EBU (AES3)

Полное название - Audio Engenereeing Socity European Brodcasting Union – соответствует международному стандарту МЭК 60958 (наследник цифровой технологии S/PDIF – передает цифровой аудио сигнал с помощью симметричных кабелей с разъемами XLR).

Платы расширения AES/EBU (AES3)

Для правильной работы интерфейса необходимо использовать специальный кабель с сопротивлением в 110 Ом, который позволяет транслировать сигнал на расстояние до 100 метров в высоком качестве (24 бит при 96 кГц). Преимуществом AES/EBU интерфейса есть способность транслировать мета-данные в дополнение к аудио сигналу, что позволяет корректировать ошибки синхронизации сигналов.

Платы расширения ADAT

Данный интерфейс разработан компанией Alesis для использования в DAT устройствах записи звука. Его нельзя назвать современным, но из-за большого количества студийных приборов, работающих по ADAT протоколу, есть необходимость интеграции нового оборудования в профессиональные студийные системы. Для соединения устройств используется оптический кабель с разъемом Toslink. Цифровой поток имеет единый объём, поэтому количество передаваемых каналов напрямую зависит от дискретизации сигнала (на частоте 48 кГц – 8 каналов, на частоте 96 кГц – 4 канала).

Платы расширения ADAT

Платы расширения Madi

Multichannal Audio Digital Interface (AES 10) – многоканальная передача аудио сигнала по одному кабелю. Интерфейс Madi способен передавать звук в высоком качестве (с частотой 96 кГц до 32-х каналов, при 48 кГц до 64-х) на большие расстояния. Все сигналы разделяются на сегменты и передаются одним потоком. Такой высокообъёмный способ передачи возможен благодаря применению технологии Time Division Multiplex (TDM), благодаря которой данные платы нашли применение: на больших концертах, телевизионных трансляциях и в многокомпонентных системах, требующих быстрой синхронизации.

Передача данных реализуется по двум типам подключений:

коаксиальноеBNC разъем с сопротивлением в 150 Ом обеспечивает передачу сигнала на дистанцию до 100 метров;

электрическое – SC разъем обеспечивает стабильное соединение на расстоянии до 2 километров.

Платы расширения Madi

Ранее, карты Madi устанавливались только на большие микшерные консоли (например, Soundcraft серии Si и Vi), но на сегодняшний день такие производители как: Yamaha, Roland и Behringer, также  производят платы Madi для своих моделей микшерных пультов.

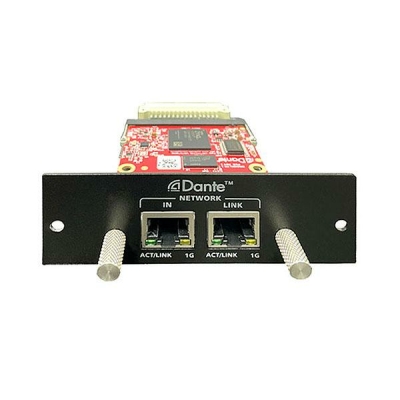

Платы расширения Dante

Dante – наиболее популярный протокол передачи аудиосигнала. Этот тип соединения способен передавать до 512 каналов по сети Ethernet, используя стандарт Cat 5 и Cat 6, что обеспечивает максимальную совместимость и интеграцию с современными устройствами коммутации.

Платы расширения Dante

Купить плату расширения для микшерного пульта

Кроме выше перечисленных интерфейсов, существуют менее распространённые карты расширения (Cobranet, Blu-link, Optical, UF), которые совместимы лишь с некоторыми приборами одного производителя. Что бы исключить ошибку при выборе необходимого вам интерфейса, обратитесь за консультацией к нашим специалистам по указанным телефонным номерам. Покупая оборудование у компании Audio-video, вы получаете оригинальные товары с официальной гарантией.
