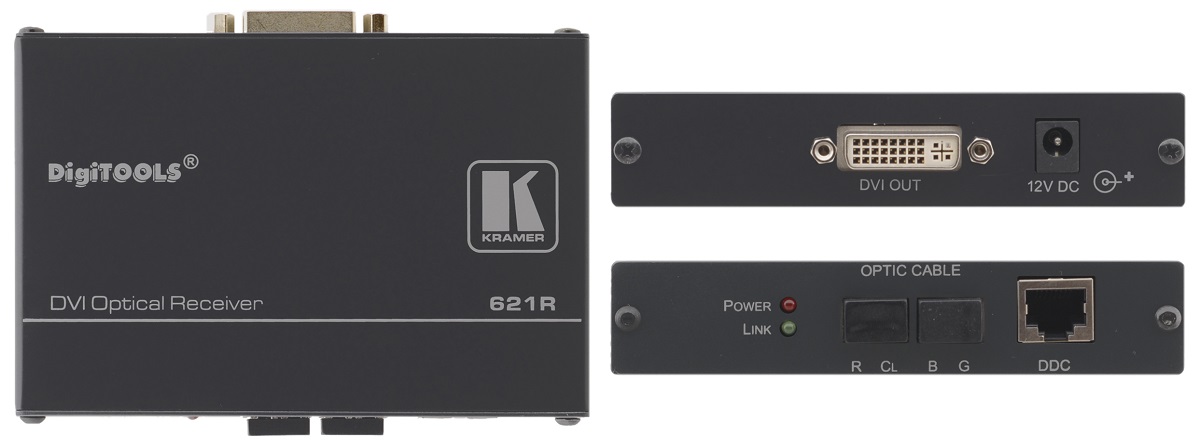

621R KRAMER Приемник DVI по оптоволокну

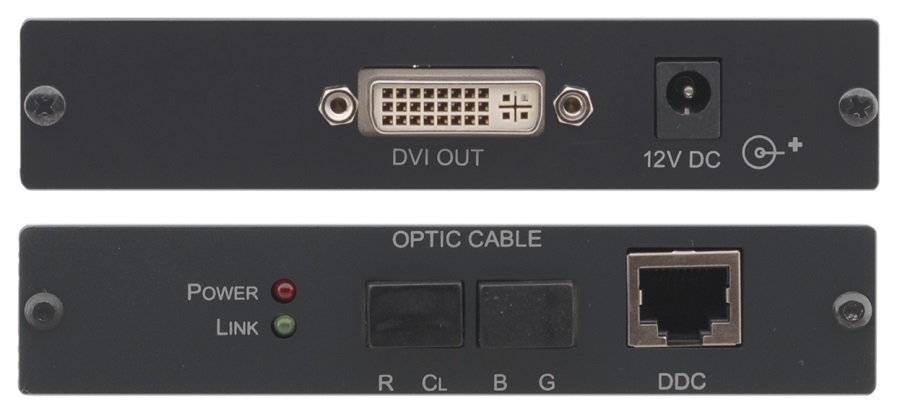

Kramer 621R – высокопроизводительный приемник сигналов DVI по оптоволоконному кабелю, а также данных EDID/HDCP по витой паре на расстояние до 100 м. Устройство выполняет прием видеосигнала через 4 LC разъема для подключения оптоволоконных кабелей, сигналов DDC/HDCP и питания - через вход для витой пары на разъеме RJ-45. После преобразования сигналы выдаются на порт DVI-I. Выпускается приемник в корпусе малых габаритов Kramer TOOLS™, питание получает через блок питания 12 В DC от внешнего источника или же от других устройств системы (функция Power Connect™).
ОСНОВНЫЕ ОСОБЕННОСТИ
- Высокопроизводительный приемник сигналов DVI и DDC/HDCP, передаваемых по оптоволоконному кабелю и витой паре соответственно.
- Передача данных на скорости 4,95 Гбит/с.
- HDTV совместимость.
- Поддержка HDCP.
- Допустимая длина кабельной трассы составляет 100 м.
- В качестве линии связи рекомендовано применение витой пары и оптоволоконного кабеля с 4 симплексными или 2 дуплексными LC-разъемами.
- Электропитание 12 В DC через комплектный блок питания или же по витой паре от других устройств системы (функция Power Connect™).
- Корпус Kramer TOOLS® - малые габариты и вес.
- Установка в стандартную стойку 19´ выполняется с применением адаптера RK-3T (опционально). При этом до 3 приборов устанавливаются в 1 блок, занимающий всего 1 U.
- Высококачественные составляющие для длительной эксплуатации.
Подробное описание
Схема подключения KRAMER 621R
Входы: |
4 х LC оптические (сигналы R, G, В и синхро), 1 х RJ-45 витая пара |
Выходы: |
1 х DVI-I, DVI-D |
Максимальная скорость передачи данных: |
1,65 Гбит/с |
Длина кабеля: |
до 100 м |
Питание: |
12 В, 120 мА |
Габариты: |
120х80х28 мм |
Вес: |
0,3 кг |
Опции: |
адаптер RK-3T для установки в стандартную 19” стойку, кабели Kramer C-4LC/4LC |
Приемник: |
1 шт. |
Блок питания: |
1 шт. |
Комплект креплений: |
1 шт. |
DVI кабель с вилками на концах: |
1 шт. |
Дополнительно
Для установки трех приборов в корпусе TOOLS, рэковый размер 19" x 1U, размеры 436 x 47 х 44 мм, вес 200 г, цвет черный.
Приемник DVI по волоконно-оптическому кабелю; дальность действия до 5 км; полоса пропускания видеосигнала - 55 МГц на уровне -3 дБ, 20 МГц на уровне -0,1 дБ; входы: 1 х BNC, видео композитный, 1 В/75 Ом; выходы: 1 х ST, волоконно-оптический; регуляторы уровня сигнала и АЧХ; питание - 12 В DC, 40 мА (адаптер в комплекте); 120х75х25 мм; 0,27 кг.
