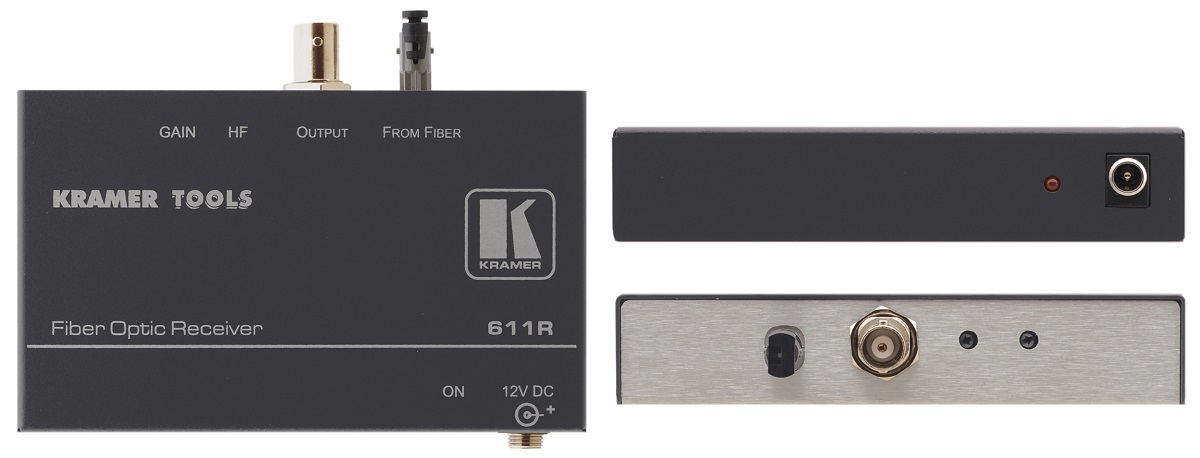

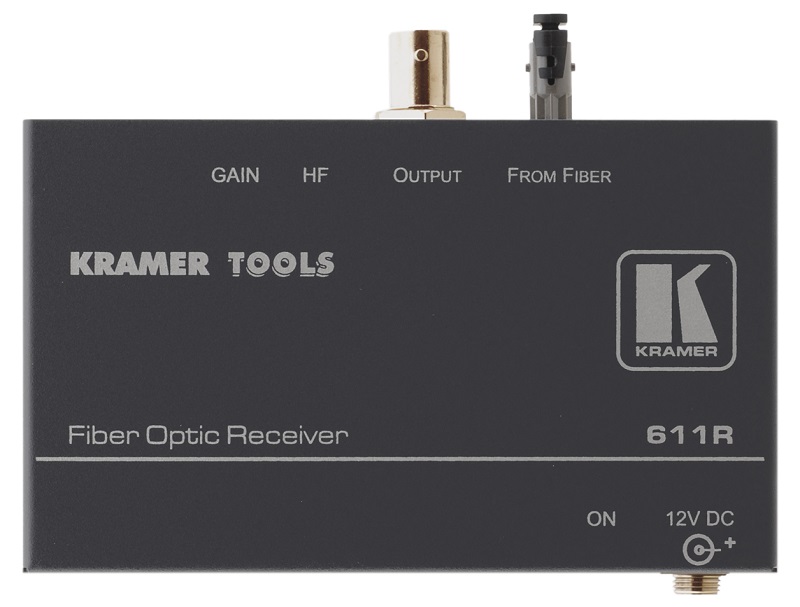

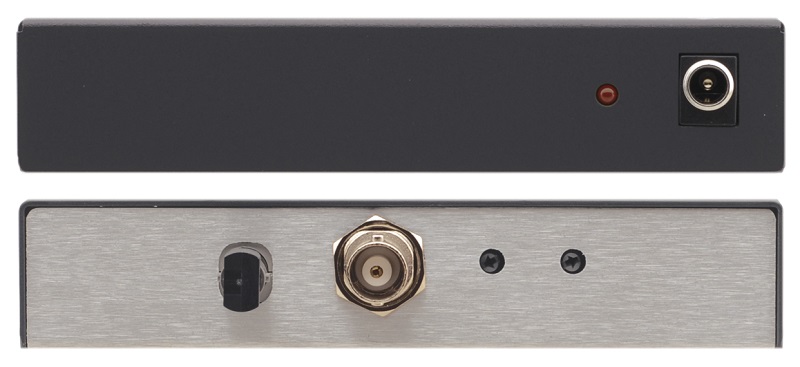

611R KRAMER Приемник DVI по оптоволокну
Приемник Kramer 611R в паре с совместимым передатчиком 611T позволяют организовать эффективную систему передачи композитного видеосигнала на удаленные расстояния по оптоволоконному кабелю. Система работает исключительно с многомодовым кабелем, максимальная протяженность которого может достигать 5 км. Кроме того, оба устройства оборудованы регуляторами для компенсации АЧХ кабеля и настройки уровня сигнала, позволяющими оптимизировать сигнал для передачи на дальние расстояния, а также информативным светодиодным индикатором. Выпускается приемник в корпусе малых габаритов Kramer TOOLS™, питание получает через блок питания 12 В DC от внешнего источника.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Высокопроизводительный приемник DVI сигнала, передаваемого по оптоволоконному кабелю.
- Работает совместно с передатчиком 611T.
- Широкая полоса пропускания.
- Максимально допустимая длина кабельного соединения составляет 5 км.
- В качестве линии связи применяется исключительно многомодовый кабель 820 нм.
- Для наилучшего результата рекомендовано применение кабелей типа 62,5/125 мкм.
- Возможность настройки уровня сигнала и компенсации АЧХ кабеля.
- Питание 12 В DC через комплектный адаптер.
- Корпус Kramer TOOLS® - малые габариты и вес..
- Установка в стандартную стойку 19´ выполняется с применением адаптера RK-3T (опционально). При этом до 3 приборов устанавливаются в 1 блок, занимающий всего 1 U.
- Высококачественные составляющие для длительной эксплуатации.
Подробное описание
Схемы подключения KRAMER 611R
Входы: |
1 х ST, волоконно-оптический |
Выходы: |
1 х BNC, видео композитный, 1 В/75 Ом |
Длина кабеля: |
до 5 км |
Полоса пропускания видеосигнала: |
55 МГц на уровне -3 дБ, 20 МГц на уровне -0,1 дБ |
Дифференциальное усиление: |
0,4% |
Отношение видеосигнал/шум: |
более 60 дБ |
Нелинейность: |
0,6% |
Управление: |
регуляторы уровня сигнала и компенсации АЧХ кабеля |
Питание: |
12 В, 40 мА |
Габариты: |
120х75х25 мм |
Вес: |
0,27 кг |
Опции: |
адаптер RK-3T для установки в стандартную 19” стойку |
Приемник: |
1 шт. |
Блок питания: |
1 шт. |
Комплект креплений: |
1 шт. |
Дополнительно
Для установки трех приборов в корпусе TOOLS, рэковый размер 19" x 1U, размеры 436 x 47 х 44 мм, вес 200 г, цвет черный.
Передатчик DVI по волоконно-оптическому кабелю; дальность действия до 5 км; полоса пропускания видеосигнала - 55 МГц на уровне -3 дБ, 20 МГц на уровне -0,1 дБ; входы: 1 х BNC, видео композитный, 1 В/75 Ом; выходы: 1 х ST, волоконно-оптический; регуляторы уровня сигнала и АЧХ; питание - 12 В DC, 80 мА (адаптер в комплекте); 120х75х25 мм; 0,27 кг.
Приемник DVI по волоконно-оптическому кабелю; дальность действия до 100 м; максимальная скорость передачи данных - 1,65 Гбит/с; входы: 4 х LC оптические (сигналы R, G, В и синхро), 1 х RJ-45 витая пара; выходы: 1 х DVI-I, DVI-D; индикация; питание - 12 В DC, 120 мА (адаптер в комплекте); 120х80х28 мм; 0,3 кг.
