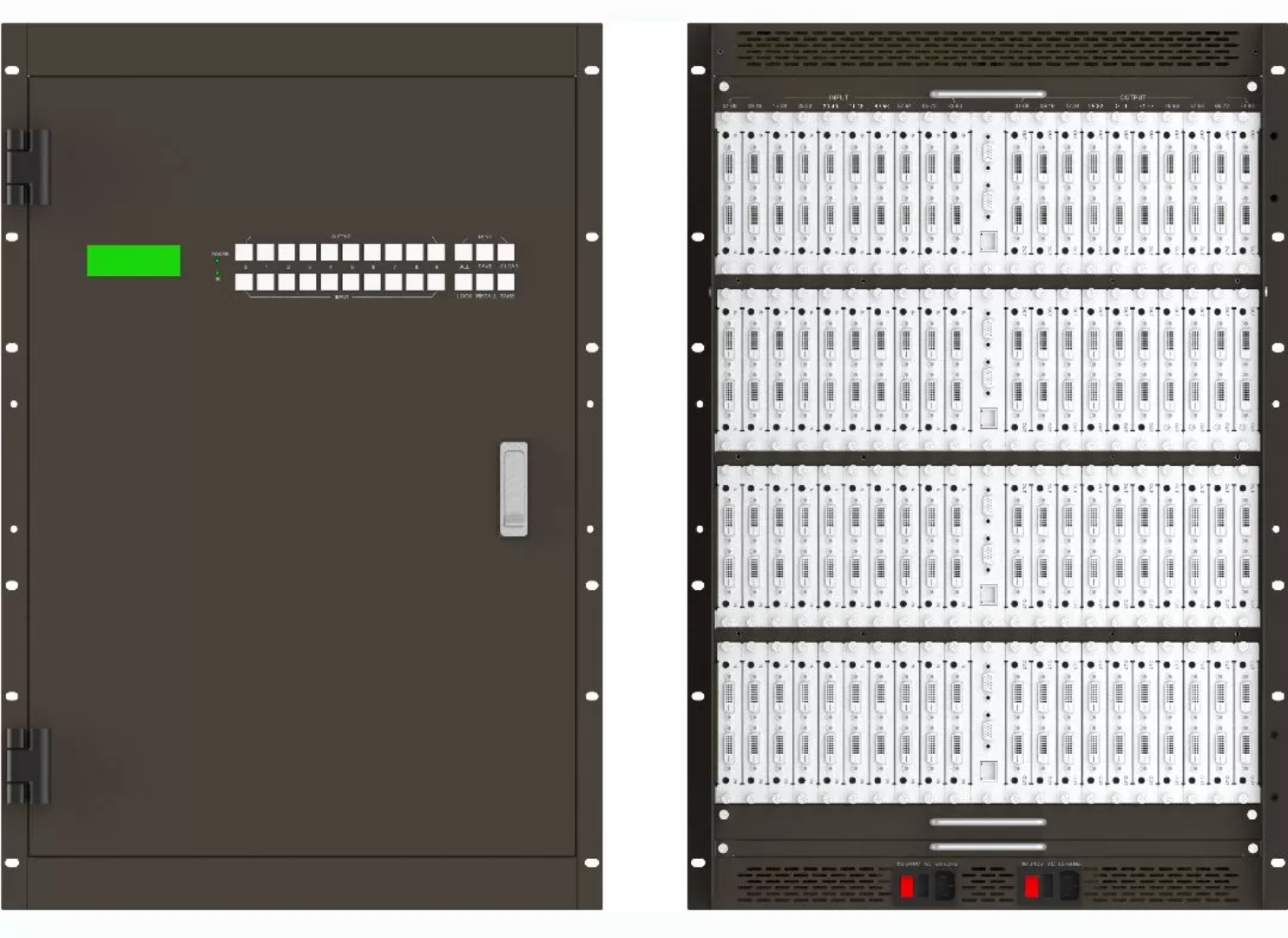

MC-8080 AVCLINK Шасси матричного коммутатора, 40х40 слотов
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Шасси матричного коммутатора AVCLINK MC-8080 - это модульное устройство для объединения в одном корпусе нескольких сетевых аудио-видео карт (печатные платы) для коммутации сигналов форматов HDMI, DVI, HDBaseT, SDI. Скорость передачи данных зависит от разрешения видеосигнала, максимум 18 Гбит/сек.
Всего предусмотрено 80 слотов для плат: сорок (40) входных и сорок (40) выходных. Каждый слот оборудован двумя контактами цифрового стандарта HDMI: входные и выходные (80 х 80 каналов); звук выводится через аналоговый разъём Jack 3.5 мм. Встроенное меню позволяет производить независимо на каждом из выходов следующие настройки видеосигнала: контрастность, яркость, чёткость, уровень насыщенности цвета и глубину цветовой компенсации. Управление работой устройства и все настройки либо вручную через дисплей и элементы управления на лицевой панели корпуса, либо дистанционно, для чего прибор подключается по сетевым коннекторам 8х RS-232/RS-485 и 4x RJ-45.
Габаритные размеры 483x365x712 мм, масса 44 кг. Питание AC 220В плюс есть блок резервного питания.
| Тип: | шасси модульного матричного коммутатора |
| Форматы сигналов: | HDMI, DVI, HDBaseT, SDI |
| Слоты для входных карт: | 40 |
| Слоты для выходных карт | 40 |
| Количество HDMI-разъёмов: | 160, 80 вх и 80 вых |
| Аудиовыходы: | 40х Jack 3.5мм |
| Максимальная скорость передачи данных: | до 18 Гбит/сек |
| Управление: | панель, RS-232, LAN |
| Порты: | 8 x DB-9 in, 4 x RJ45 |
| Скорость переключения: | 0,1 мс |
| Потребляемая мощность: | 350 Вт |
| Габариты: | 483x365x712 мм |
| Вес: | 44 кг |
| Питание: | AC 220В + блок резервного питания |
Дополнительно
Единый корпус для сетевых плат с поддержкой коммутации интерфейсов HDMI, DVI, HDBaseT, SDI. Обеспечивает переключение без подрывов и чёрного экрана. Всего 4 слота для входных карт и 4 слота для выходных карт, каждый из слотов оснащён 2-мя контактами HDMI (вх. или вых.; 8х8 каналов), скорость передачи данных до 18 Гбит/сек. Для каждого выхода предусмотрена настройка яркости, контраста, насыщенности и теплоты цвета, резкости. Звук выводится через аналоговый выход 3.5 Jack. Экран и кнопки на лицевой панели. Контакты для управления 1х RS-232 и 1x RJ-45. Габариты 483x365x89 мм, вес 9 кг, питание 220 В.
Единый корпус для сетевых плат с поддержкой коммутации интерфейсов HDMI, DVI, HDBaseT, SDI. Обеспечивает переключение без подрывов и чёрного экрана. Всего 8 слотов для входных карт и 8 слотов для выходных карт, каждый из слотов оснащён 2-мя контактами HDMI (вх. или вых.; 16х16 каналов), скорость передачи данных до 18 Гбит/сек. Для каждого выхода предусмотрена настройка яркости, контраста, насыщенности и теплоты цвета, резкости. Звук выводится через аналоговый выход 3.5 Jack. Экран и кнопки на лицевой панели. Контакты для управления 1х RS-232 и 1x RJ-45. Габариты 483x365x178 мм, вес 13 кг, питание 220 В.
Единый корпус для сетевых плат с поддержкой коммутации интерфейсов HDMI, DVI, HDBaseT, SDI. Обеспечивает переключение без подрывов и чёрного экрана. Всего 18 слотов для входных карт и 18 слотов для выходных карт, каждый из слотов оснащён 2-мя контактами HDMI (вх. или вых.; 36х36 каналов), скорость передачи данных до 18 Гбит/сек. Для каждого выхода предусмотрена настройка яркости, контраста, насыщенности и теплоты цвета, резкости. Звук выводится через аналоговый выход 3.5 Jack. Экран и кнопки на лицевой панели. Контакты для управления 4х RS-232/RS-485 и 1x RJ-45. Габариты 483x365x356 мм, вес 23 кг, питание 220 В.
Единый корпус для сетевых плат с поддержкой коммутации интерфейсов HDMI, DVI, HDBaseT, SDI. Обеспечивает переключение без подрывов и чёрного экрана. Всего 40 слотов для входных карт и 40 слотов для выходных карт, каждый из слотов оснащён 2-мя контактами HDMI (вх. или вых.; 80х80 каналов), скорость передачи данных до 18 Гбит/сек. Для каждого выхода предусмотрена настройка яркости, контраста, насыщенности и теплоты цвета, резкости. Звук выводится через аналоговый выход 3.5 Jack. Экран и кнопки на лицевой панели. Контакты для управления 8х RS-232/RS-485 и 4x RJ-45. Габариты 483x365x712 мм, вес 44 кг, питание 220 В.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип видеосигнала HDbaseT. Макс. разрешение 4K@30 4:4:4 / 4K@60 4:2:0, дальность передачи до 70 м; при разрешении 1080p, дальность 100м. Коннекторы (входные) 2x RJ45 и 2х RS232 (3-pin). Поддерживает функцию POC: питание по сетевому кабелю 24В / 1A.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип видеосигнала HDbaseT. Макс. разрешение 4K@30 4:4:4 / 4K@60 4:2:0, дальность передачи до 70 м; при разрешении 1080p, дальность 100м. Коннекторы (выходные) 2x RJ45 и 2х RS232 (3-pin). Поддерживает функцию POC: питание по сетевому кабелю 24В / 1A.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип видеосигнала HDbaseT. Макс. разрешение 1080p (дальность передачи до 100м). Коннекторы (выходные) 2x RJ45 и 2х RS232 (3-pin). Поддерживает функцию POC: питание по сетевому кабелю 24В / 1A.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип видеосигнала HDbaseT. Макс. разрешение 1080p (дальность передачи до 100м). Коннекторы (входные) 2x RJ45 и 2х RS232 (3-pin). Поддерживает функцию POC: питание по сетевому кабелю 24В / 1A.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип сигнала SDI, HD-SDI, 3G-SD. Макс. разрешение 1080p. Коннекторы (выходные) 2x SDI.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип сигнала SDI, HD-SDI, 3G-SD. Макс. разрешение 1080p. Коннекторы (входные) 2x SDI; сквозные выходы 2x SDI Loop out.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип сигнала HDMI 2.0. Макс. разрешение 4K@60 4:4:4, макс. скорость 18 Гбит/с. Коннекторы (входные) 2x HDMI и 2x стерео mini-Jack 3,5 мм. Аудиосигнал либо эмбедированный, либо аналоговый.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип сигнала HDMI 2.0. Макс. разрешение 4K@60 4:4:4, макс. скорость 18 Гбит/с. Коннекторы (выходные) 2x HDMI и 2x стерео mini-Jack 3,5 мм.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип сигнала HDMI. Макс. разрешение 1080p, макс. скорость 6.75 Гбит/с. Коннекторы (выходные) 2x HDMI и 2x стерео mini-Jack 3,5 мм. Аудиосигнал либо эмбедированный, либо аналоговый.
Плата расширения для шасси модульного матричного коммутатора AVCLINK серии MC, тип сигнала HDMI. Макс. разрешение 1080p, макс. скорость 6.75 Гбит/с. Коннекторы (входные) 2x HDMI и 2x стерео mini-Jack 3,5 мм. Аудиосигнал либо эмбедированный, либо аналоговый.
