Главная/Каталог/Hi-Fi и Hi-End оборудование/Виниловые проигрыватели/Фонокорректоры/P235 EX Art Audio Lab

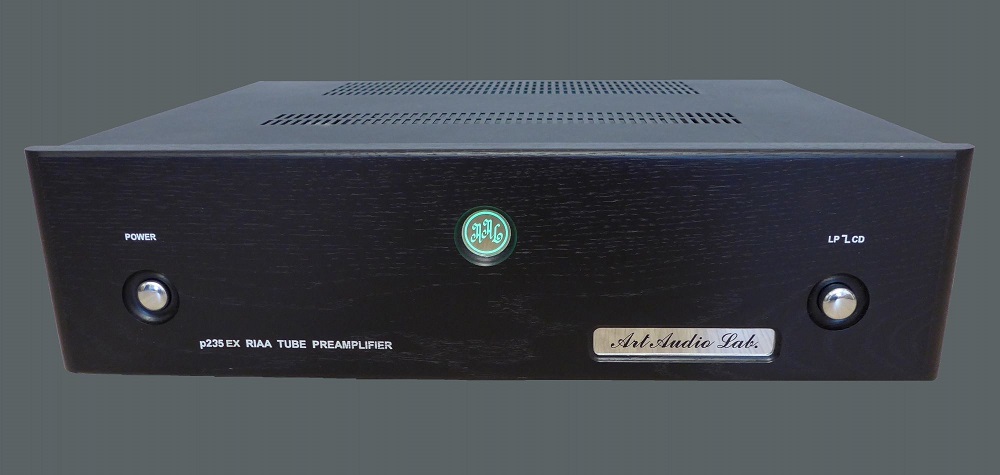

P235 EX Art Audio Lab Ламповый фонокорректор
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Art Audio Lab. P235 EX — это ламповый трехкаскадный фонокорректор, который используется в составе музыкальных Hi-Fi и Hi-End систем для обеспечения высококачественного линейного усиления аудиосигналов полученных от звукоснимателей виниловых проигрывателей или устройств-источников звука (CD/DVD-проигрыватели, тюнеры, ЦА-преобразователи DAC и т.д.) и коммутации сигналов со входов на выход.
Схемотехника P235 EX. Первые два каскада являются непосредственно фонокорректором, который реализован на лампах 12AX7 (первый каскад) и 6Н1П (второй каскад), и RC-цепях по схеме пассивной коррекции без использования обратных связей. Переходные конденсаторы отсутствуют, связь между первым и вторым каскадом гальваническая. Третий каскад выполнен на мощном двойном триоде 6Н6П и представляет собой буфер с малым выходным сопротивлением, что обеспечивает согласование при передаче сигнала на межблочный кабель. Применение указанной лампы на выходе также делает бас плотным и рельефным, а весь звук в целом более динамичным. Все комплектующие элементы проходят входной контроль и подбор по параметрам в пары для левого и правого каналов, а элементы цепей RIAA коррекции отбираются с точностью до 1%. Для обеспечения аудиофильского уровня звука в схемотехнике усилителя использованы High-End комплектующие "For Audio": переходные фольговые конденсаторы, электролитические конденсаторы Nichicon "Muse", высококачественные позолоченные входные и выходные RCA разъемы Neutrik.
Фонокорректор оснащен двумя (2) входами. Первый (LP) используется для усиления сигнала со звукоснимателя винила, имеет стандартизованное входное сопротивление 47 кОм и высокий коэффициент усиления не менее 49 дБ. Это позволяет применять усилитель со звукоснимателями высокого уровня (ММ и МС-тип) обладающих чувствительностью от 1 мВ. Второй вход (CD) линейный, с постоянным усилением 10 дБ. Оба входа и выход реализованы на разъемах RCA и размещены на тыльной части корпуса. Благодаря применению линейных входов при усилении сигнала от цифровых источников, устраняются погрешности при звучании верхних регистров, а музыка принимает «ламповую окраску».
На передней панели расположены: кнопка активации питания, селектор входа (2 позиции) и светодиодный индикатор в форме логотипа, который горит зеленым, когда прибор работает. Фонокорректор P235 EX производится промышленным образом с применением высокотехнологичного оборудования. Корпус выполнен из стали, лицевая панель из древесного массива: вишни, ореха или черного ясеня на выбор. Стильный, лаконичный дизайн отлично впишется в любой интерьер.
Питание организовано от сети переменного тока 220В, 50-60 Гц через мощный блок питания в котором для минимизации помех используется кенотрон 6Ц5С, а также четырехзвенный фильтр питания анодного напряжения и диоды Шоттки в цепи питания постоянным стабилизированным напряжением для накала ламп. Настольная установка, габаритные размеры 460х370х120 мм, вес 11 кг.
| Тип | фонокорректор Hi-Fi уровня |
| Особенность исполнения EX | при создании использованы High-End комплектующие "For Audio" |
| Лампы | первый каскад на 12AX7, второй на 6Н1П и третий на мощном двойном триоде 6Н6П |
| Аудиовходы | 2х RCA (стерео) |
| Входное сопротивление (LP) | 47 кОм |
| Коэффициент усиления корректора (LP) | не менее 49 дБ |
| Рекомендуемый уровень входного сигнала (LP) | не менее 1 мВ |
| Аудиовыходы | 1х RCA (стерео) |
| Частотные характеристики | 20 - 20000 Гц |
| Коэффициент усиления | 10 дБ у входа 2 |
| Неравномерность частотной характеристики | ±0,5 дБ |
| Отклонения от стандартной RIAA характеристики | ±0,2 дБ |
| Соотношение сигнал/шум | 70 дБ |
| Питающая сеть | 220В, 50-60 Гц |
| Мощность потребляемая от сети | 30 Вт |
| Габаритные размеры | 460х370х120 мм |
| Вес | 11 кг |
| Установка | настольная |
| Передняя панель | массив вишни, светлого или черного ясеня |
