PM235 EX Art Audio Lab Ламповый предварительный усилитель
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
Art Audio Lab. PM235 EX — это ламповый трехкаскадный предварительный Hi-Fi усилитель, который используется в составе музыкальных Hi-Fi и Hi-End систем для обеспечения высококачественного линейного усиления аудиосигналов от различных источников звука (электромагнитные звукосниматели виниловых проигрывателей, CD/DVD-проигрыватели, тюнеры, ЦА-преобразователи DAC и т.д.) и коммутации сигналов со входов на выход.
Схемотехника предусилителя PM235 EX. Все каскады выполнены на октальных лампах отличающихся высокой линейностью при передаче сигналов и благозвучностью. Первые два каскада являются фонокорректором: первый каскад реализован на лампе 6SL7GT Tung-Sol с подавленным микрофонным эффектом; второй каскад на лампе 6SN7EH. Использованы RC-цепи по схеме пассивной коррекции без использования обратных связей. Переходные конденсаторы отсутствуют, связь между первым и вторым каскадом гальваническая. Третий каскад выполнен той же лампе 6SN7EH, что и второй, и представляет собой буфер с малым выходным сопротивлением, что обеспечивает согласование при передаче сигнала на межблочный кабель. Все комплектующие элементы проходят входной контроль и подбор по параметрам в пары для левого и правого каналов, а элементы цепей RIAA коррекции отбираются с точностью до 1%. Для повышения качества звука в схемотехнике усилителя использованы High-End комплектующие "For Audio": переходные фольговые конденсаторы, высококачественные резисторы, электролитические конденсаторы Nichicon «Muse», позолоченные входные и выходные разъемы RCA производства Neutrik.

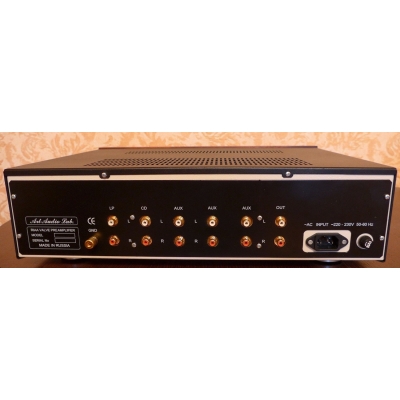

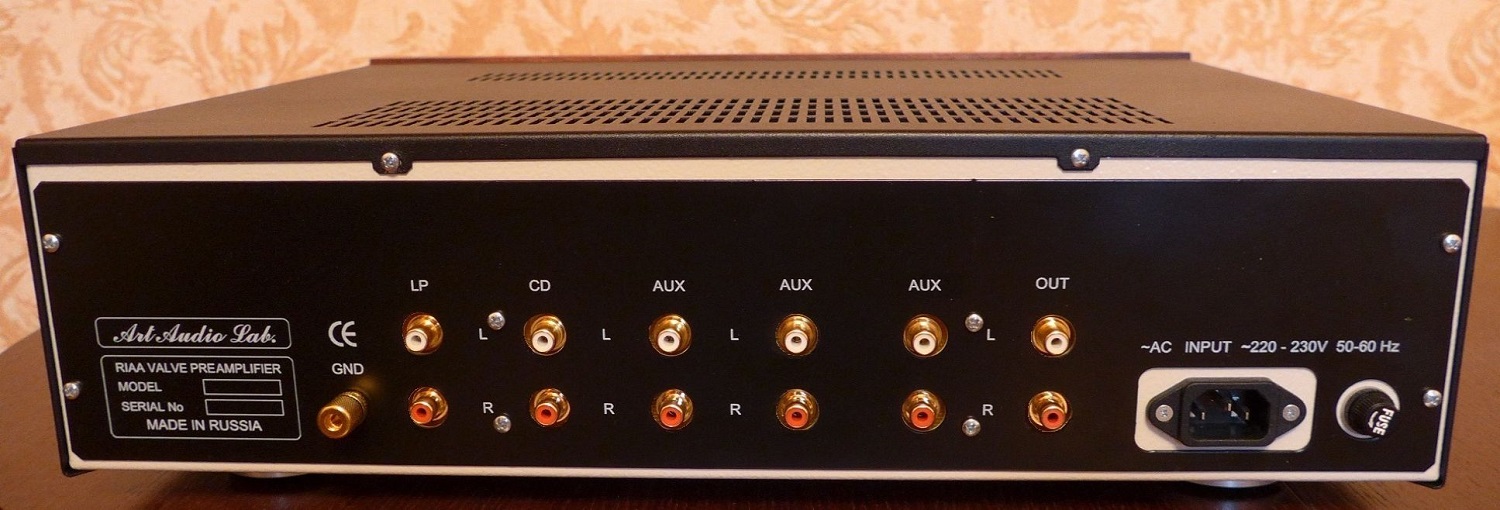

Предусилитель оснащен пятью (5) входами. Первый (LP) используется для усиления сигнала со звукоснимателя винила, имеет стандартизованное входное сопротивление 47 кОм и высокий коэффициент усиления не менее 48 дБ. Это позволяет применять усилитель со звукоснимателями высокого уровня (ММ и МС-тип) обладающих чувствительностью от 1 мВ. Остальные четыре входа (CD и AUX) являются линейными, с постоянным усилением 10 дБ. Все входы и выход реализованы на разъемах RCA и размещены на тыльной части корпуса. Благодаря применению линейных входов при усилении сигнала от цифровых источников, устраняются погрешности при звучании верхних регистров, а музыка принимает «ламповую окраску».

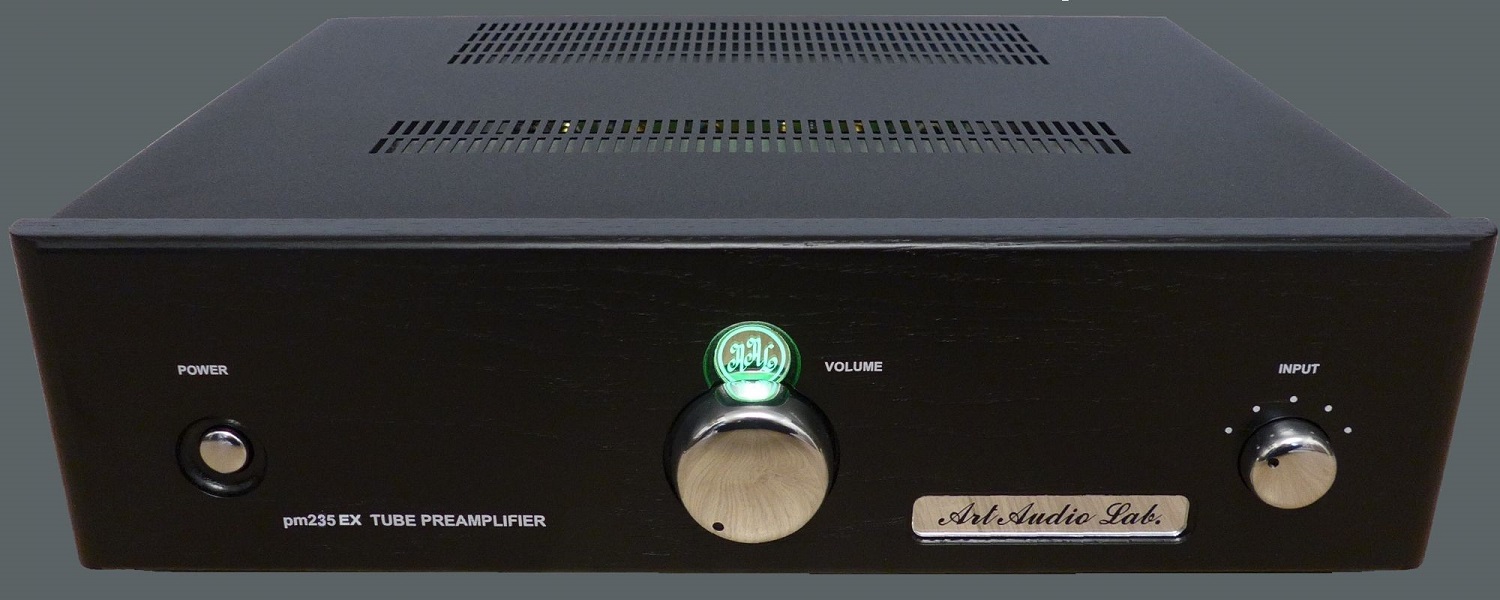

На передней панели расположены: кнопка активации питания, регулятор громкости, селектор входа (5 позиций) и светодиодный индикатор в форме логотипа, который горит зеленым, когда прибор работает. Предварительный усилитель PM235 EX производится промышленным образом с применением высокотехнологичного оборудования. Корпус выполнен из стали, лицевая панель из древесного массива: вишня, орех или черный ясень на выбор. Стильный, лаконичный дизайн отлично впишется в любой интерьер.
Питание организовано от сети переменного тока 220В, 50-60 Гц через кенотрон 6Ц5С с использованием LC-фильтров. Питание накала усилительных ламп ведется постоянным стабилизированным напряжением. Настольная установка, габаритные размеры 460х370х120 мм, вес 11 кг.
| Тип | предварительный усилитель Hi-Fi уровня, работает в том числе со звукоснимателями виниловых проигрывателей |
| Особенность исполнения EX | при создании использованы High-End комплектующие "For Audio" |
| Лампы | октальные; первый каскад на 6SL7GT Tung-Sol, второй и третий на 6SN7EH |
| Аудиовходы | 5х RCA (стерео) |
| Входное сопротивление (LP) | 47 кОм |
| Коэффициент усиления корректора (LP) | не менее 48 дБ |
| Рекомендуемый уровень входного сигнала (LP) | не менее 1 мВ |
| Аудиовыходы | 1х RCA (стерео) |
| Частотные характеристики | 20 - 20000 Гц |
| Коэффициент усиления | 10 дБ у входов 2-5 |
| Неравномерность частотной характеристики | ±0,5 дБ |
| Отклонения от стандартной RIAA характеристики | ±0,2 дБ |
| Соотношение сигнал/шум | 70 дБ |
| Питающая сеть | 220В, 50-60 Гц |
| Мощность потребляемая от сети | 30 Вт |
| Габаритные размеры | 460х370х120 мм |
| Вес | 11 кг |
| Установка | настольная |
| Передняя панель | массив вишни, ореха или черного ясеня |
Дополнительно
Ламповый предусилитель для линейного усиления аудиосигналов от разных источников и коммутации сигналов с 5-и входов на 1 выход. Первый вход с подстройкой коэффициента усиления (10/20 дБ), остальные четыре входа с постоянным усилением 10 дБ. Входы и выход реализованы на разъемах RCA. При разработке использованы High-End комплектующие "For Audio". Усилитель обеспечивает диапазон частот от 20 Гц до 20 кГц. Регулятор громкости и селектор входных каналов (5 шт.). Стильный лаконичный дизайн, лицевая панель из древесного массива. Настольная установка, размеры 460х370х120 мм, вес 11 кг. Питание от сети 220В, 50-60 Гц через кенотрон 6Ц5С с использованием LC фильтров.
