DW5066/B AUDAC Настенная панель управления
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:

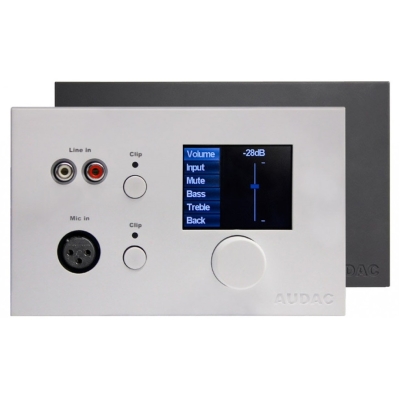

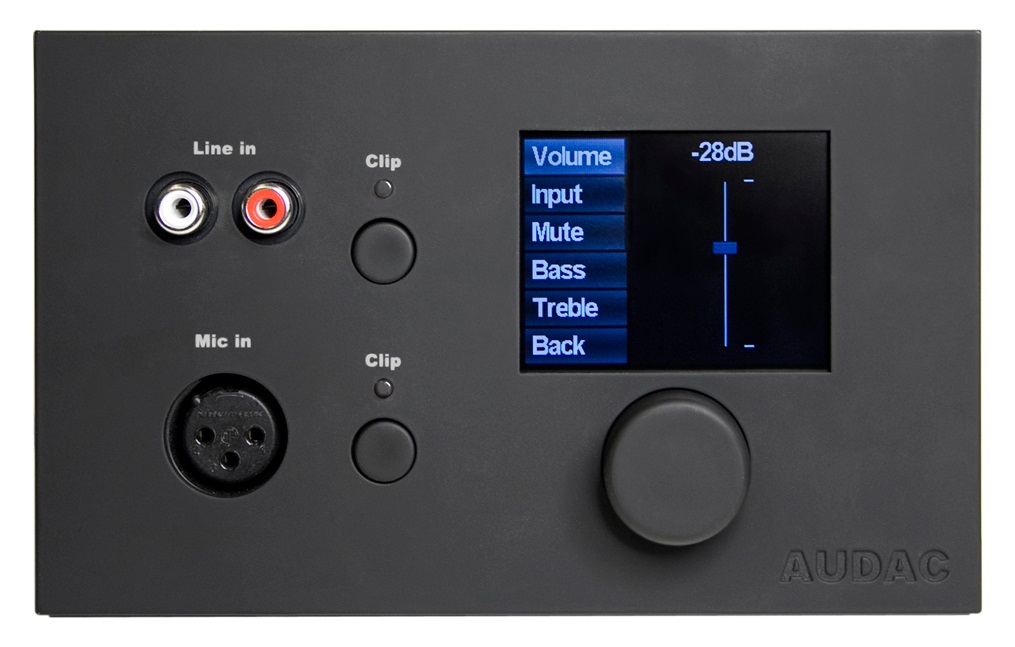

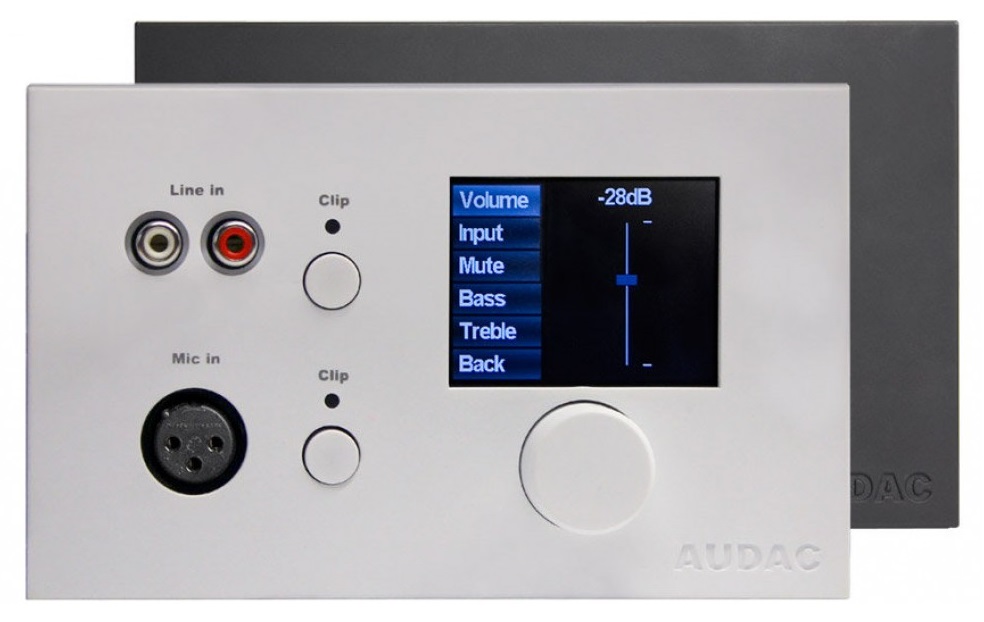

AUDAC DW5066 – универсальная мультимедийная настенная панель, специально разработанная для удаленного управления матричными аудио коммутаторами AUDAC M2 и R2 непосредственно из зоны трансляции. Она снабжена 2,5″ LCD дисплеем и поворотно-нажимной кнопкой, с помощью которых позволяет мониторить и изменять настройки маршрутизации, громкости, тембра (НЧ/ВЧ), выбирать источник сигнала и отключать звук в выбранных зонах (до 8) одной системы. Также предусмотрена возможность подключения источников линейного стерео сигнала (1хLine 2xRCA) и микрофонов (1хMic XLR), в т.ч. требующих фантомного питания DC 15 В. Для управления уровнем сигнала каждый из входов снабжен поворотным регулятором и светодиодным индикатором отсечения.

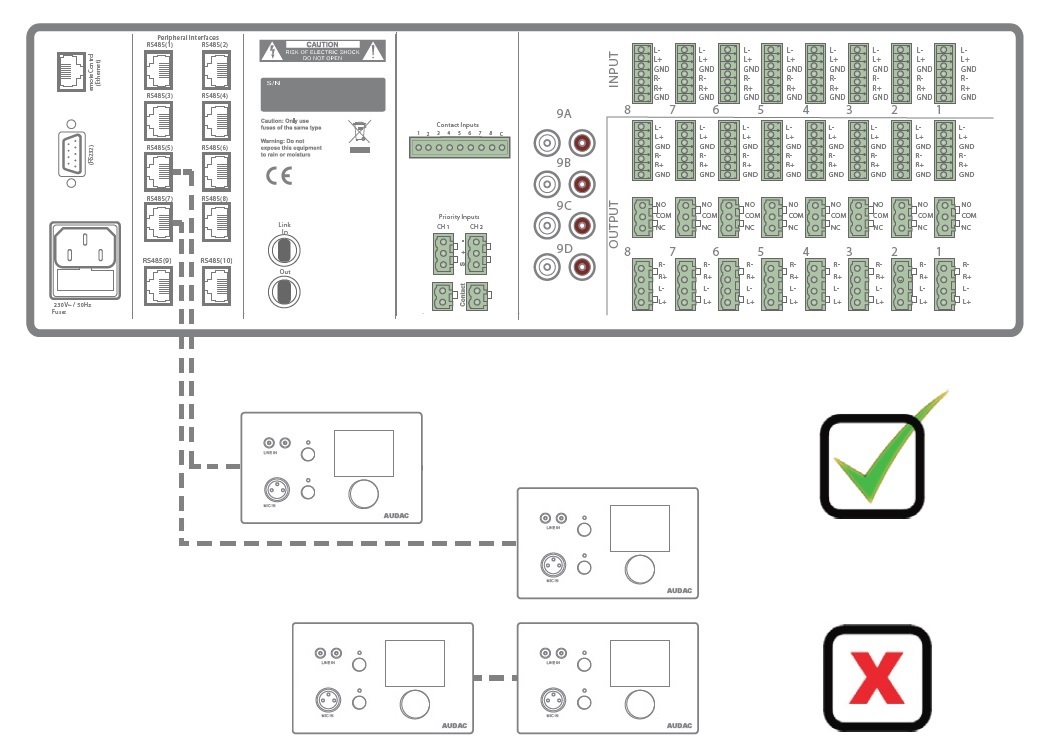

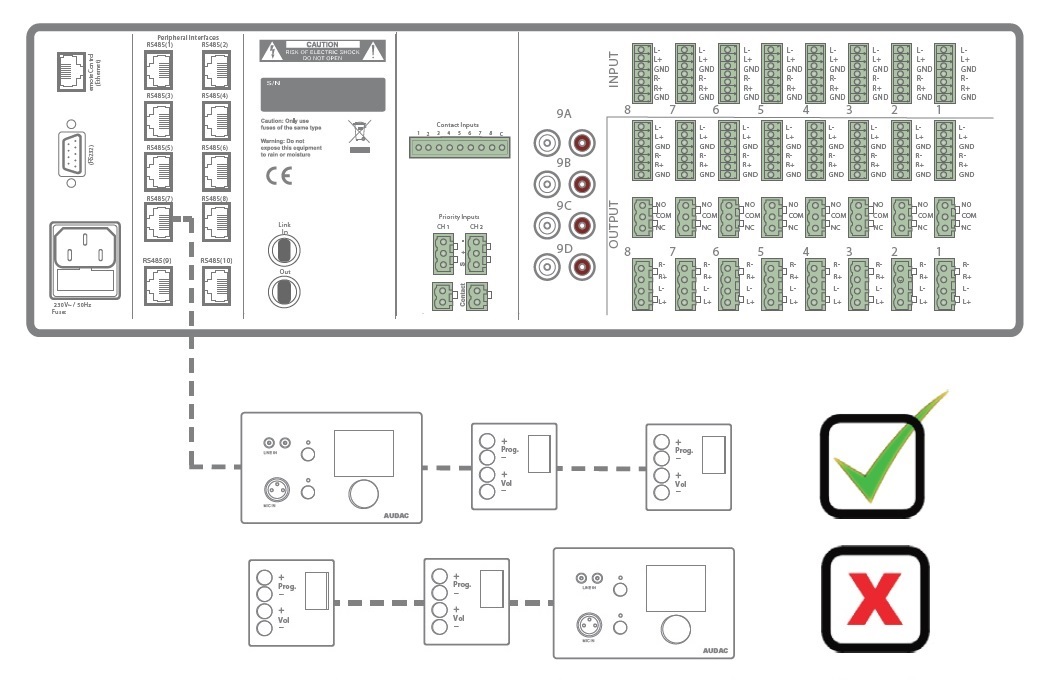

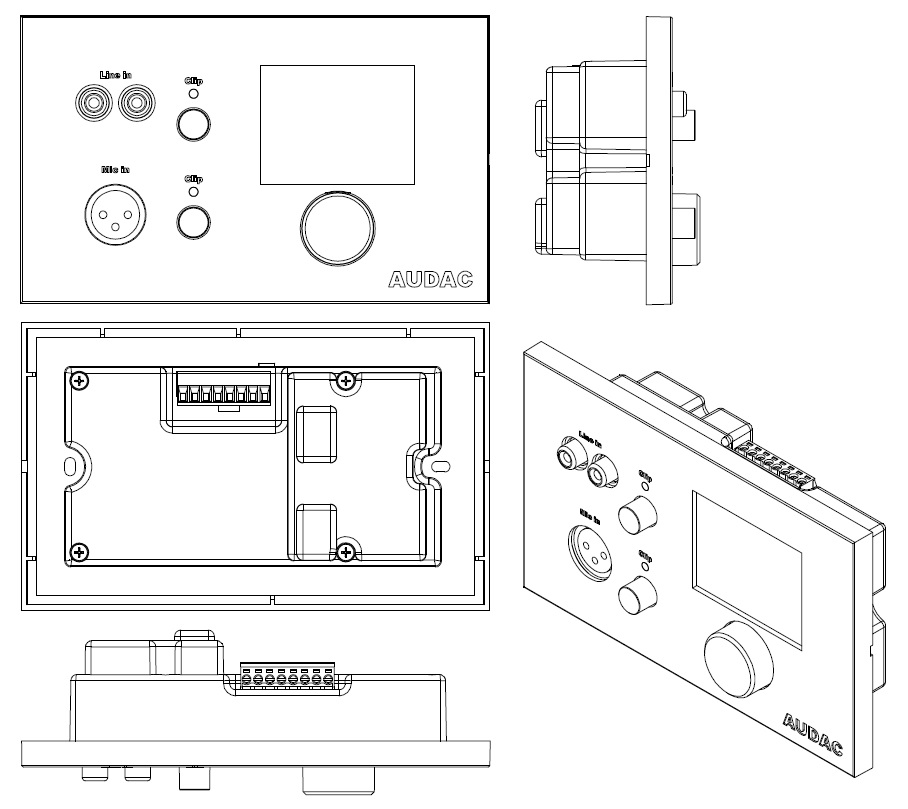

Панель изготовлена в малогабаритном корпусе из ABS пластика и предполагает монтаж врезным или накладным способом с применением соответствующих установочных изделий. Подключение к основному оборудованию (M2/R2) выполняется кабелем UTP CAT6 и выше через порт RS-485 (8-pin Euro Terminal Block). При этом общая длина соединительной линии не должна превышать 300 м. Черный цвет корпуса (RAL9005.
| Тип | встраиваемая панель управления |
| Совместимость | матричные аудио коммутаторы M2 и R2 |
| Дисплей | 2,5″ LCD, графический полноцветный |
| Интерфейс управления | RS-485, 8-pin Euro Terminal Block |
| Входы: | |
| - линейный (аудио стерео) | 2xRCA (розетка) |
| - микрофонный (балансное моно) | XLR 3-pin (розетка) |
| Фантомное питание (Mic) | DC 15 В |
| Кабель подключения | витая пара UTP CAT6 и выше |
| Максимальное расстояние подключения | 300 м |
| Материал корпуса | ABS пластик |
| Габариты | 153х94х45 мм |
| Установочная глубина | 37 мм |
| Вес | 0.21 кг |
| Монтаж | врезной, накладной |
| Цвет: | черный (RAL9005) |
| Встраиваемая панель управления | 1 шт. |
| Комплект документации | 1 шт. |
