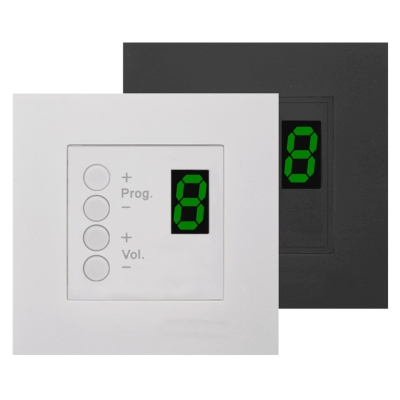

DW3020/B AUDAC Встраиваемая панель управления
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:

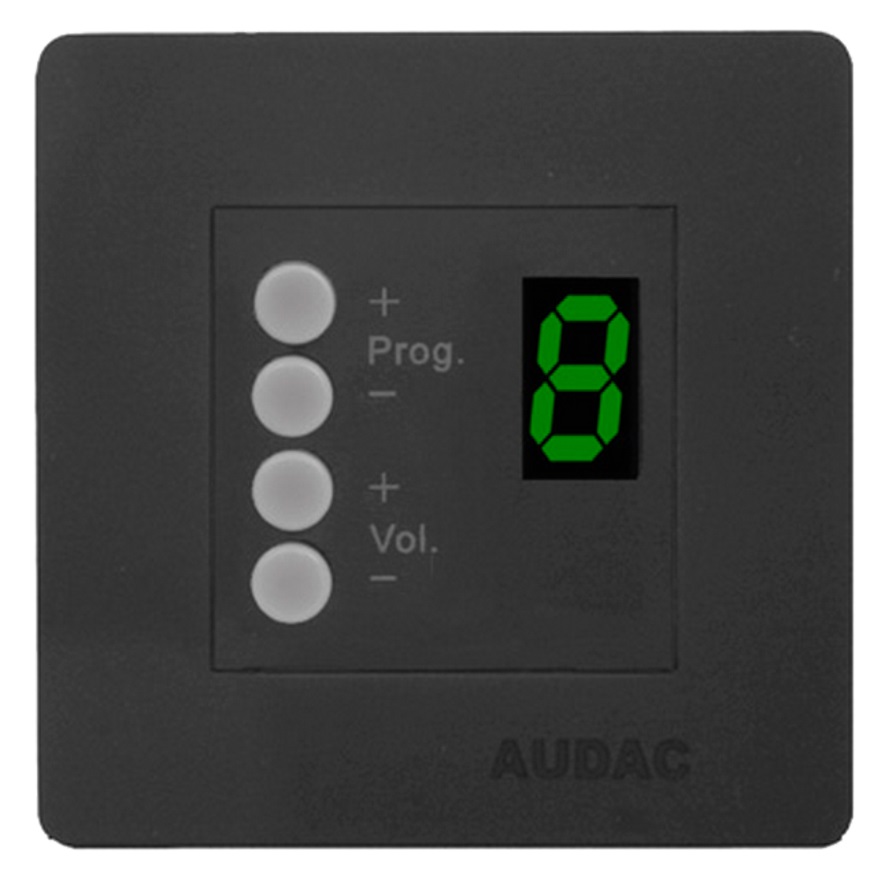

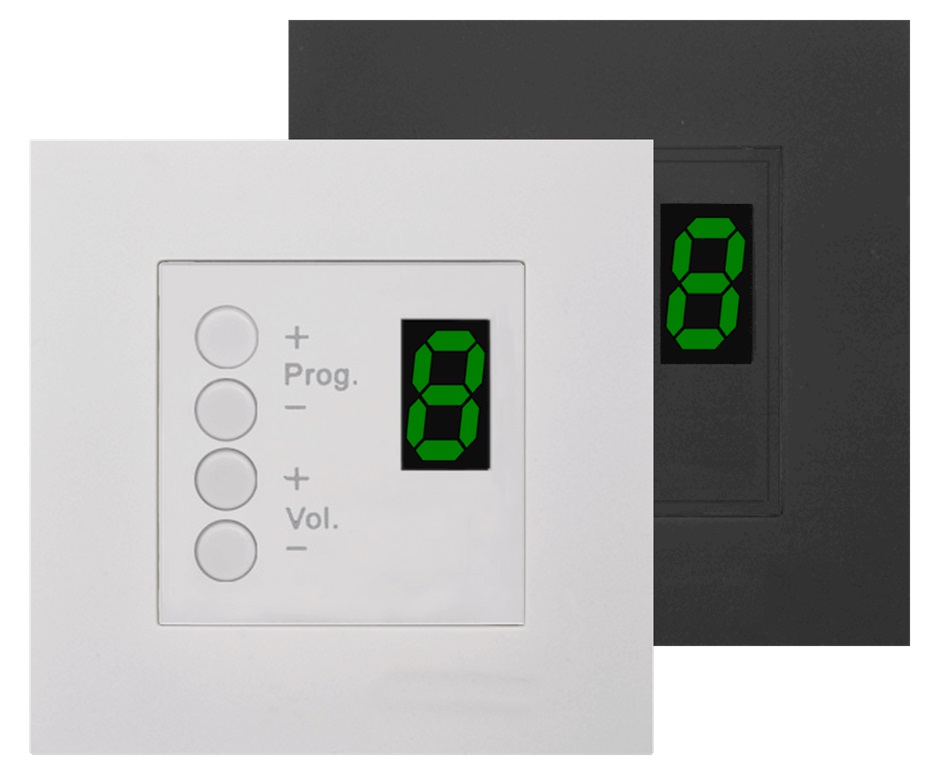

AUDAC DW3020 – встраиваемая настенная панель удаленного управления матричными аудио коммутаторами AUDAC M2 и R2, позволяющая выполнять выбор канала вещания и настройку необходимого уровня громкости непосредственно из зоны трансляции. Панель имеет небольшие размеры и устанавливается врезным способом в стену с применением стандартных пластиковых рамок 45х45 мм производства AUDAC (CF45S, CF45D), Legrand, Niko и др. Подключение к основному оборудованию выполняется кабелем UTP CAT6 и выше через стандартный 4-конт. клеммный терминал (инт. RS-485). При этом максимальная длина линии связи зависит от количества подключенных к ней панелей и не должна превышать 600/500/400/300/200/150/120/100 м при 1/2/3/4/5/6/7/8 панелях соответственно. Черный цвет корпуса (RAL9005).
Подробное описание
Конструкция
Схемы подключения
Схема системы озвучивания с применением AUDAC DW3020
Таблица совместимости оборудования AUDAC
| Тип | встраиваемая панель управления |
| Совместимость | матричные аудио коммутаторы M2 и R2 |
| Дисплей | 7-сегментный светодиодный |
| Интерфейс подключения | RS-485 |
| Разъем | 4-pin Euro Terminal Block |
| Материал корпуса | ABS пластик |
| Габариты | 45х45х33 мм |
| Вес | 0.028 кг |
| Установка | врезная, в рамку 45х45 мм |
| Цвет: | черный (RAL9005) |
| Встраиваемая панель управления | 1 шт. |
| Комплект документации | 1 шт. |
Дополнительно
Матричный аудио коммутатор на 8 зон; входы: Mic/Line стерео 8 х 3-pin, Line стерео 4 х 2RCA, Line моно 4 х 3-pin, контакные вх. управления 8 + 2 приоритетных 1 х 9-pin; выходы: Line стерео 8 х 3-pin, релейные NO/NC 8 х 3-pin; порты: Ethernet 1 х RJ45, RS-232 1 х D-Sub DE9, RS-485 8 х RJ45, RS-485 (+аудио) 2 х RJ45, 1 х USB (A), 1 х USB (B), слот для карт SD/MMC; управление через веб-интерфейс или мобильное приложение; питание: основное AC 230-240 В, 50/60 Гц, резервное DC 24 В; RACK корпус 482х132х350 мм (3U); 8.85 кг; черный.
По запросу
Удаленное управление аудио матрицами AUDAC M2 и R2; 7-сегментный светодиодный дисплей; интерфейс подключения RS-485 (RJ45); врезной корпус из ABS пластика; 45х45х33 мм; 0.028 кг; цвет черный; устанавливается в опциональную рамку 45х45 мм от AUDAC, Legrand, Niko и др.
Удаленное управление аудио матрицами AUDAC M2 и R2; 7-сегментный светодиодный дисплей; интерфейс подключения RS-485 (RJ45); врезной корпус из ABS пластика; 43х43х33 мм; 0.028 кг; цвет черный (DW4018/B) или белый (DW4018/W); совместима с установочными рамками bTicino.
По запросу
Удаленное управление аудио матрицами AUDAC M2 и R2; 7-сегментный светодиодный дисплей; интерфейс подключения RS-485; разъем - 4-конт. клеммный терминал; врезной корпус из ABS пластика; 43х43х33 мм; 0.028 кг; цвет черный (DW4020/B) или белый (DW4020/W); совместима с установочными рамками bTicino.
По запросу
Удаленное управление аудио матрицами AUDAC M2 и R2; полноцветный графический LCD дисплей 2.5″; интерфейс подключения RS-485, 8-pin Euro Terminal Block; линейный стерео вход 2xRCA; микрофонный вход XLR 3-pin с возможностью подачи фантомного питания DC 15 В; подключение кабелем UTP CAT6 длиной до 300 м; корпус из ABS пластика; врезная или накладная установка; 153х94х45 мм; 0.21 кг; цвет черный.
Порты: RS-485 + аудио 2 х RJ45 (розетка), Ethernet 1 х RJ45 (розетка), RS-232 1 х D-Sub DE9 (розетка); подключение UTP CAT5e для аналоговой передачи и UTP CAT6 для цифровой; питание DC 24 В через комплектный блок питания PSD241 (100-240 В, 47-63 Гц); алюминиевый корпус S-Box™ в черном цвете; габариты 108x44х96 мм; вес 0.73 кг; настольная, скрытая или RACK установка с применением опциональных креплений.
Рамка для одного модуля 45x45 мм; винтовое крепление; ABS пластик; 80x80х20 мм; черный цвет; металлический подрамник в комплекте.
Рамка для двух модулей 45x45 мм; винтовое крепление; ABS пластик; 151хх80х21 мм; черный цвет; металлический подрамник в комплекте.
Рамка для одного модуля 45x45 мм; крепление на крючках; ABS пластик; 80x80х34 мм; черный цвет; металлический подрамник в комплекте.
Рамка для двух модулей 45x45 мм; крепление на крючках; ABS пластик; 151хх80х21 мм; черный цвет; металлический подрамник в комплекте.
Накладная коробка с рамкой для одного модуля 45x45 мм; глубина 43 мм; винтовое крепление; ABS пластик; 82х82х46 мм; черный цвет; металлический подрамник в комплекте.
Накладная коробка с рамкой для 2 модулей 45x45 мм; глубина 43 мм; винтовое крепление; ABS пластик; 153х82х46 мм; черный цвет; металлический подрамник в комплекте.
Встраиваемая монтажная коробка для 1 модуля 45x45 мм; глубина 61 мм; винтовое крепление; ABS пластик; для полых стен из гипсокартона, пластика и др.
Встраиваемая монтажная коробка для 2 модулей 45x45 мм; глубина 61 мм; винтовое крепление; ABS пластик; для полых стен из гипсокартона, пластика и др.
Встраиваемая монтажная коробка для 1 модуля 45x45 мм; глубина 65 мм; винтовое крепление; ABS пластик; для капитальных стен из кирпича, бетона и др.
По запросу
Удаленное управление аудио матрицами AUDAC M2 и R2; 7-сегментный светодиодный дисплей; интерфейс подключения RS-485 (RJ45); врезной корпус из ABS пластика; 45х45х33 мм; 0.028 кг; цвет белый; устанавливается в опциональную рамку 45х45 мм от AUDAC, Legrand, Niko и др.
