ZC-9 DBX Настенный контроллер
ZC-9 – это специально разработанный контроллер, предназначенный для совместной работы с многофункциональными контроллерами марки dbx™, которые совмещает в себе несколько блоков, отвечающих за цифровую систему управления акустическими системами, подавление обратной связи, кроссовер, лимитеры, эквалайзеры и другое. Все они поддерживают удаленное управление своими параметрами и оснащены отдельными интерфейсами.
Серия настенных контроллеров ZC предлагает пользователю существенно расширить функционал своих аудиосистем, обеспечивая выбор зон и программ, управление громкостью и приглушением ее в экстренных ситуациях и др.
Бренд dbx™ давно ассоциируется у звукорежиссеров и любителей с надежной профессиональной аппаратурой, проверенной временем. В итоге каждый клиент, приобретая данный контроллер, получает отличную производительность и повышенную надежность.
Полная совместимость с контроллерами серии DriveRack, а именно: 4800/4820, и серией ZonePRO – 1260(M)/1261(M), а также SC 32/64.
- Представляет собой удаленный селектор программ.
- 8-позиционная поворотная рукоятка.
- Обеспечивает ручное переключение 8 источников аудиосигнала, а также речевых сообщений в зонах или группах зон.
- Отведены места для указания названия программ/источников напротив каждой позиции рукоятки.
- Подключение кабелем типа «витая пара» категории 5/5е, обжатым стандартным разъемом RJ45.

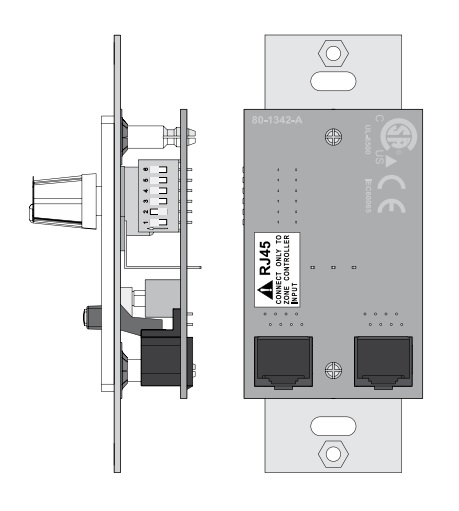

- На тыльной стороне размещены 2 гнезда RJ45 для удобного подсоединения кабелей от процессора и других настенных контроллеров.
- 2 схемы подключения.
- Возможность последовательного подключения до 6 устройств при суммарной длине кабеля 90 м или до 3 устройств – при максимальной общей длине до 180 метров.
- Для распределенных систем с большими кабельными участками доступна параллельная схема подключения с использованием дополнительного контроллера ZC-BOB, который позволяет подключить к себе до 6 отдельных линков от ZC-устройств длиной по 305 метров каждый; при этом сам ZC-BOB размещается около звукового процессора.
- Установка идентификационного номера зоны, которая подлежит дистанционному управления, осуществляется через обычные DIP-переключатели, которые работают НЕ по бинарному принципу.
- ID-номер должен быть уникальным.
- Одной зоной могут управлять несколько контроллеров; такая же логика действует и в обратную сторону – один контроллер на несколько зон.
- До 12 зон управления (по 6 на каждый порт интерфейса цифрового процессора).
- Простой монтаж настенным способом сокращает время полного цикла готовности системы к работе.
- Элементарный в эксплуатации.
- Стильный и элегантный дизайн.
- Приятный белый цвет лицевой панели.
- Идеально вписывается в любой интерьер.
Подробное описание
Таблица совместимости ZC-9
Схема подключения ZC-9 с использованием контроллера ZC-BOB
Максимальная длина кабеля при подключении ZC-9 различным способом
Количество программ: |
8 |
Тип переключения: |
поворотная рукоять |
Идентификатор: |
DIP-переключатель |
Тип кабеля: |
витая пара кат. 5/5е |
Интерфейс: |
2хRJ45 |
Максимальная длина линии: |
|
- до 3 устройств последовательно: |
180 м |
- до 6 устройств последовательно: |
90 м |
- до 6 устройств параллельно вместе с ZC-BOB: |
305 м |
Способ монтажа: |
настенный врезной |

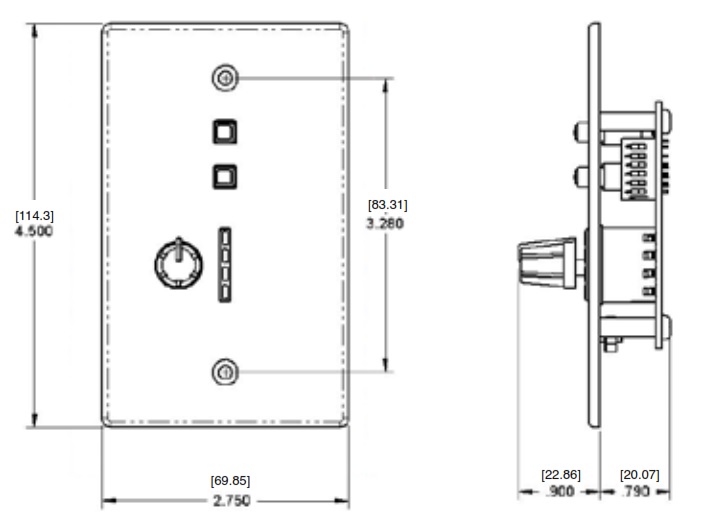

Габариты: |
115x70x43 мм |
Вес: |
317 г |
Цвет корпуса: |
белый |
