670T KRAMER Передатчик HDMI по оптоволокну
Передатчик Kramer 670T в паре с совместимыми приемниками 670R и 670RN позволяют организовать эффективную систему передачи сигнала HDMI на удаленные расстояния по оптоволоконному кабелю. Система работает исключительно с многомодовым кабелем, максимальная протяженность которого может достигать 1.7 км. Кроме того, устройство может подключаться к канальным платам сигналов F670-OUT8-F64, F670-OUT4-F32 и F670-OUT2-F16 для совместной работы с матрицами VS-6464DN, VS-3232DN и VS-1616D. Выпускается в корпусе малых габаритов Kramer DigiTOOLS, питание получает от внешнего источника через блок питания 5 В DC.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Высокопроизводительный передатчик HDMI сигнала по оптоволоконному кабелю.
- Работает в паре с приемниками Kramer 670R и 670RN.
- Совместим с матрицами VS-6464DN, VS-3232DN и VS-1616D.
- Передача данных на скорости 6.75 Гбит/с.
- Разрешение до 4K.
- Поддержка HDMI - x.v.Color™, Deep Color, DTS-HD, Lip Sync, Dolby TrueHD, несжатое аудио, CEC.
- Соответствие HDCP.
- Совместимость с HDTV.
- Система 3D Pass-Through – передача 3D сигнала без каких-либо изменений.
- Функция EDID Pass-Thru – передача данных EDID/HDCP от источника сигналов к дисплею.
- 4 канала TMDS + 1 канал EDID/HDCP (низкоскоростной).
- В качестве линии связи рекомендовано применение многомодового оптоволоконного кабеля OM3 (SC разъемы).
- Допустимая длина кабельной трассы составляет 1700 м.
- Питание 5 В DC через комплектный адаптер.

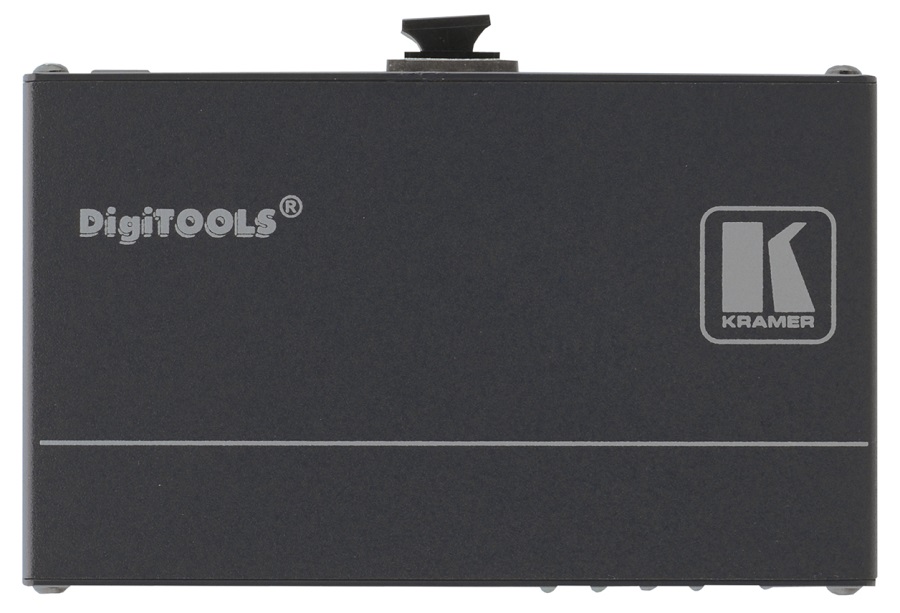

- Малогабаритный корпус Kramer DigiTOOLS.
- Установка в стандартную стойку 19´ выполняется с применением адаптера RK-3T (опционально). При этом до 3 устройств устанавливаются в 1 блок занимающий всего 1 U.
- Высококачественные составляющие для длительной эксплуатации.
Подробное описание
Схема подключения KRAMER 670T
Входы: |
1 х HDMI |
Выходы: |
1 х SC, волоконно-оптический |
Длина кабеля: |
до 1700 м |
Скорость передачи данных: |
6.75 Гбит/с (2.25 Гбит/с на канал) |
Поддерживаемые стандарты: |
HDMI 1.3 при использовании оптоволоконного соединения и DDC2B |
Индикация: |
видео, источник сигнала, включение, акцептор оптоволоконного кабеля |
Подключение волоконно-оптической линии связи: |
разъемы SC для многомодного оптоволоконного кабеля типа OM3 |
Питание: |
5 В, 230 мА |
Габариты: |
120х80х28 мм, корпус DigiTOOLS |
Вес: |
0,3 кг |
Опции: |
адаптер RK-3T для установки в стандартную 19” стойку |
Передатчик: |
1 шт. |
Блок питания: |
1 шт. |
Комплект креплений: |
1 шт. |
Дополнительно
Для установки трех приборов в корпусе TOOLS, рэковый размер 19" x 1U, размеры 436 x 47 х 44 мм, вес 200 г, цвет черный.
Плата расширения для шасси модульного матричного коммутатора VS-6464DN, тип сигнала HDMI, поддержка стандартов HDCP, максимальная скорость передачи данных 6.75 Гбит/с (2.25 Гбит/с на графический канал), максимальное расстояние передачи сигнала по оптоволокну 1.4 км, количество выходов - 8 x SC (оптические).
Плата расширения для шасси модульного матричного коммутатора VS-3232DN, тип сигнала HDMI, количество выходов - 4 x SC (оптические), поддержка HDCP.
Плата расширения для шасси модульного матричного коммутатора VS-1616DN, тип сигнала HDMI, количество выходов - 2 x SC (оптические), поддержка HDCP.
Шасси модульного мультиформатного матричного коммутатора, максимальное количество каналов 64 х 64, совместимость с HDTV, максимальная скорость передачи данных 10.2 Гбит/с (в зависимости от используемых карт), видео порт DVI-D, компьютерный порт RS-232, интернет порт RJ45, рэковый размер 19" x 10U.
Шасси модульного мультиформатного матричного коммутатора, максимальное количество каналов 32 х 32, совместимость с HDTV, максимальная скорость передачи данных 6.75 Гбит/с (2.25 Гбит/с на графический канал), видео порт DVI-D, компьютерный порт RS-232, интернет порт RJ45, рэковый размер 19" x 6U.
Шасси модульного мультиформатного матричного коммутатора, максимальное количество каналов 16 х 16, максимальное разрешение 4K, совместимость с HDTV, максимальная скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на графический канал), рэковый размер 19" x 4U, размеры 483 x 360 x 180 мм, вес 8.1 кг.
