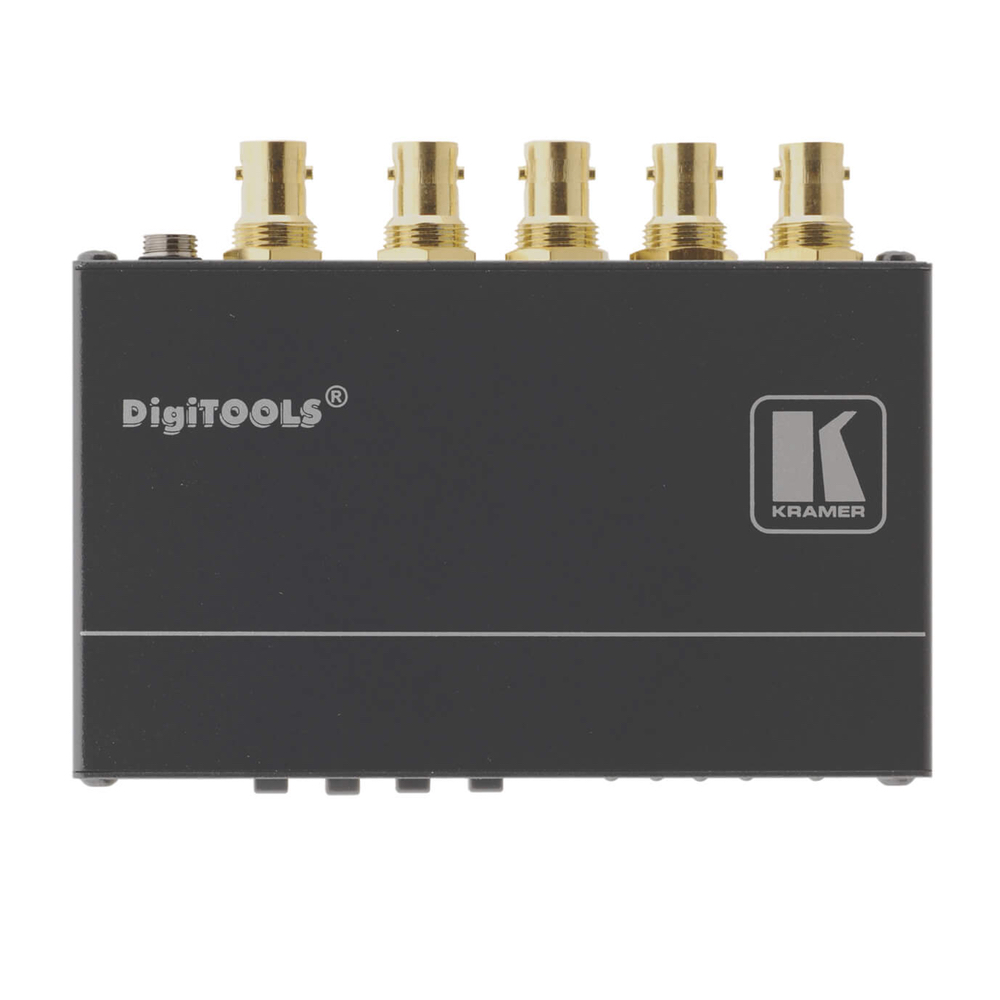

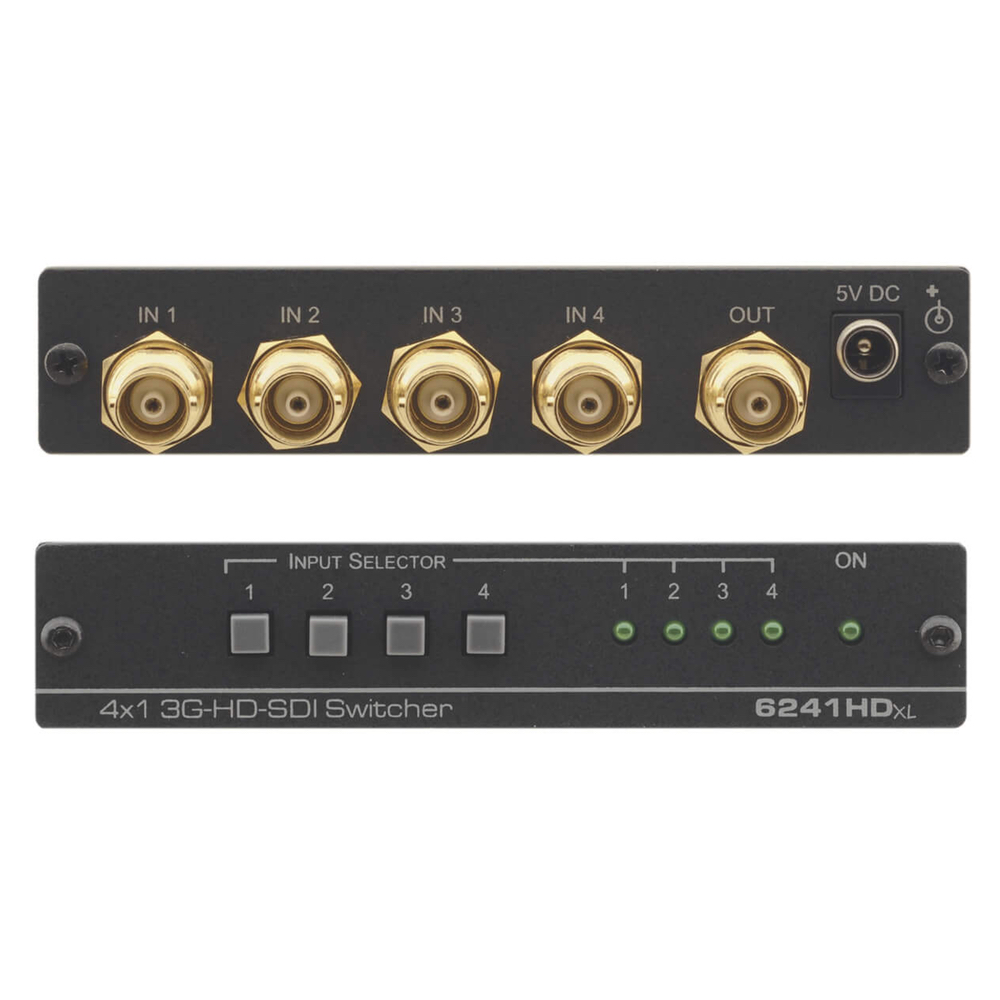

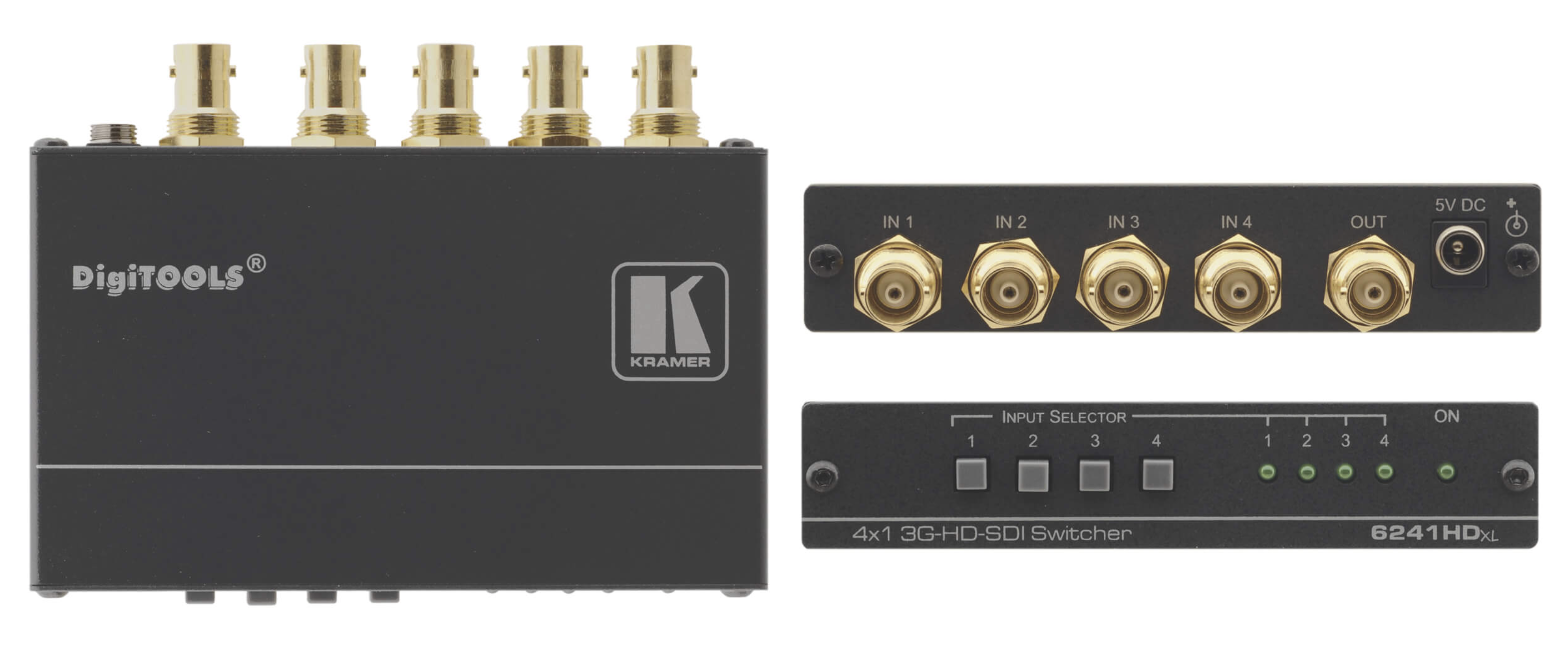

6241HDXL KRAMER Видео коммутатор
Kramer 6241HDXL - представляет собой 4-канальный коммутатор (свитчер) цифрового видео сигнала с поддержкой HDTV. Данное устройство позволяет подключить на вход 4 видео источника и с помощью селектора каналов выбирать какой именно сигнал пойдет на выход коммутатора. При этом дополнительная настройка прибора не требуется, а коррекция АЧХ осуществляется автоматически. Выход коммутатора имеет низкий уровень джиттера.
Kramer 6241HDXL собран на высококачественных компонентах, что обеспечивает передачу сигнала с высоким разрешением. Данный коммутатор выполнен в надежной металлической конструкции, имеет в комплекте специальные монтажные крепления и позволяет установку в стандартную рэковую стойку 19" благодаря опциональному креплению RK-T3, которое приобретается отдельно. Питание данного устройства осуществляется с помощью сетевого адаптера, который входит в комплект поставки.
Отличительные особенности:
- видео коммутатор-свитчер;
- тип цифровых сигналов SDI, HD-SDI, 3G HD-SDI;
- совместимость с HDTV;
- количество входных каналов 4;
- 4-позиционный селектор каналов;
- входы / выходы на разъемах BNC;
- питание от сетевого адаптера;
- высококачественные компоненты;
- возможность монтажа в рэковую стойку;
- надежный металлический корпус.
Подробное описание
Схема подключения KRAMER 6241HDXL
Тип: |
видео коммутатор |
Количество каналов: |
4 |
Типы сигналов: |
цифровые SDI, HD-SDI и 3G HD-SDI |
Совместимость: |
с HDTV |
Разрядность: |
8 бит / 10 бит |
Максимальная скорость передачи данных: |
2.97 Гбит/с |
Ретактирование на выходах: |
автоматическое |
Коррекция АЧХ: |
автоматическая |
Входы: |
4 x BNC 75 Ом |
Выход: |
1 x BNC 75 Ом |
Селектор каналов: |
4 кнопки |
Индикаторы: |
светодиодные |
Питание: |
от сетевого адаптера 5 В / 300 мА |
Опции: |
крепление RK-T3 для монтажа в рэковую стойку 19" |
Размеры: |
120 х 71.5 х 24.4 мм |
Вес: |
250 г |
Цвет: |
черный |
Коммутатор: |
1 шт. |
Сетевой адаптер: |
1 шт. |
Монтажные крепления: |
2 шт. |
