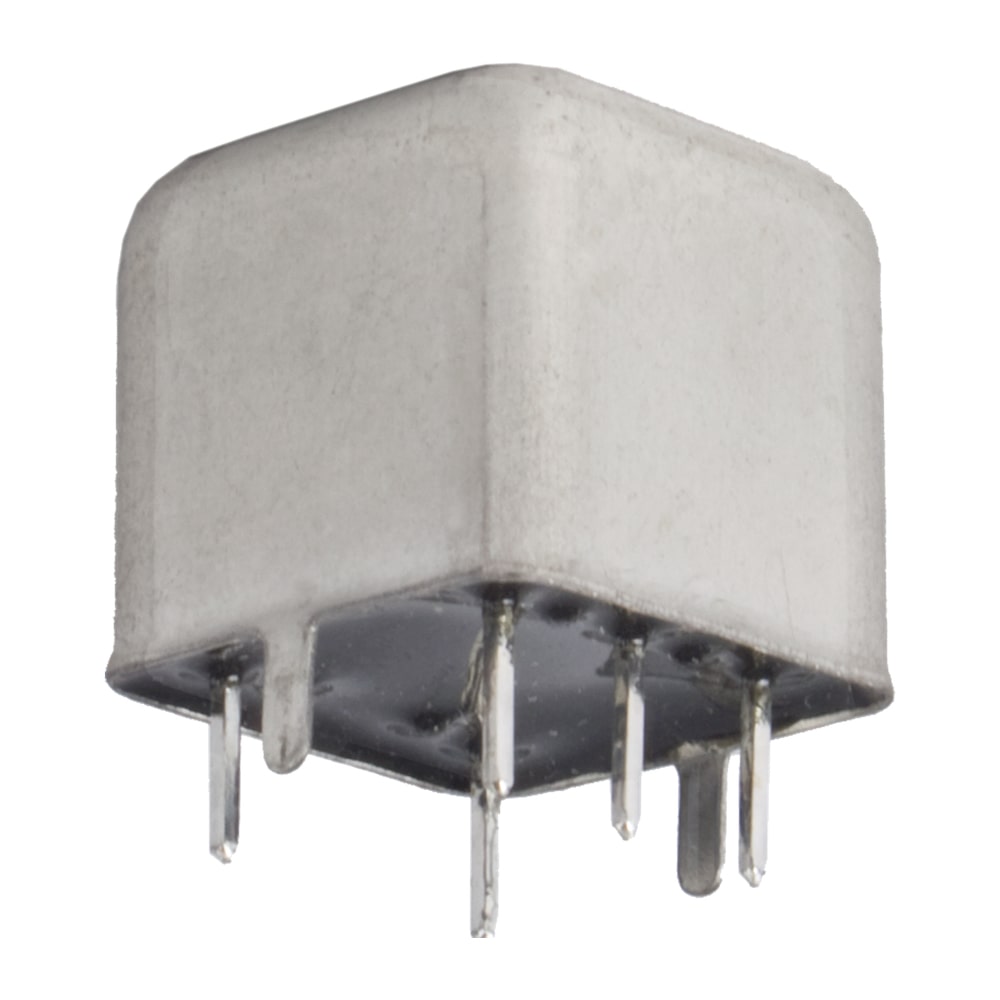

TR106 AUDAC Аудио трансформатор для гальванической развязки
Доставка по всей России со склада в Москве
Остались вопросы? Свяжитесь с нами:
AUDAC TR106 - представляет собой экранированный трансформатор, предназначенный для гальванической развязки линейного аудиосигнала и рассчитанный для монтажа на печатную плату.
Главная задача данного трансформатора заключается в том, чтобы не допустить проникновение паразитных низкочастотных шумов 50 Гц в линейный аудиосигнал. Его коэффициент трансформации составляет 1 : 1. Импеданс первичной (входной) и вторичной (выходной) обмоток составляет 600 Ом. Пропускная способность данной модели трансформатора находится в частотном диапазоне от 0.5 Гц до 100 кГц.
Отличительные особенности:
- экранированный аудио трансформатор;
- для гальванической развязки линейного аудиосигнала;
- предназначен для монтажа на печатную плату;
- блокирует проникновение паразитных низкочастотных шумов 50 Гц;
- коэффициент трансформации 1 : 1;
- сопротивление первичной (входной) обмотки 600 Ом;
- сопротивление вторичной (выходной) обмотки 600 Ом;
- пропускная способность 0.5 Гц - 100 кГц;
- материал обмотки медь.
Примечание! Данная серия трансформаторов включает в себя следующий модельный ряд:
- TR106 - экранированный; пропускная способность 0.5 Гц - 100 кГц, предназначен для работы в нормальных условиях;
- TR266 - суперэкранированный; пропускная способность 0.8 Гц - 100 кГц, предназначен для работы в условиях сильных электромагнитных помех.
| Тип изделия: | трансформатор линейного аудиосигнала |
| Назначение: | для гальванической развязки |
| Особенность: | экранированный |
| Тип монтажа: | на печатную плату |
| Коэффициент трансформации: | 1 : 1 |
| Пропускная способность: | 0.5 Гц - 100 кГц |
| Коэффициент нелинейных искажений (при 20 Гц): | 0.05 % |
| Коэффициент нелинейных искажений (при 1 кГц): | 0.001% |
| Типовое искажение (при 1 кГц): | 0.001% |
| Частота отсечки в верхней границе диапазона (± 3 дБ): | 108 кГц |
| Частота отсечки в нижней границе диапазона (± 3 дБ): | 0.4 Гц |
| Параметры первичной (входной) обмотки: | |
| - сопротивление: | 600 Ом |
| - максимальный уровень при 1% коэффициента нелинейных искажений (1 кГц) - 20 кГц: | +2 дБн (0.975 В) |
| - максимальный уровень при 1% коэффициента нелинейных искажений (1 кГц) - 50 кГц: | +10 дБн (2.494 В) |
| Параметры вторичной (выходной) обмотки: | |
| - сопротивление: | 600 Ом |
| - частотный отклик (± 3 дБ) - 20 кГц: | -0.10 дБ (эталон 1 кГц) |
| Обмотка: | медь |
| Габаритные размеры: | 17 х 17.2 х 16.5 мм |
