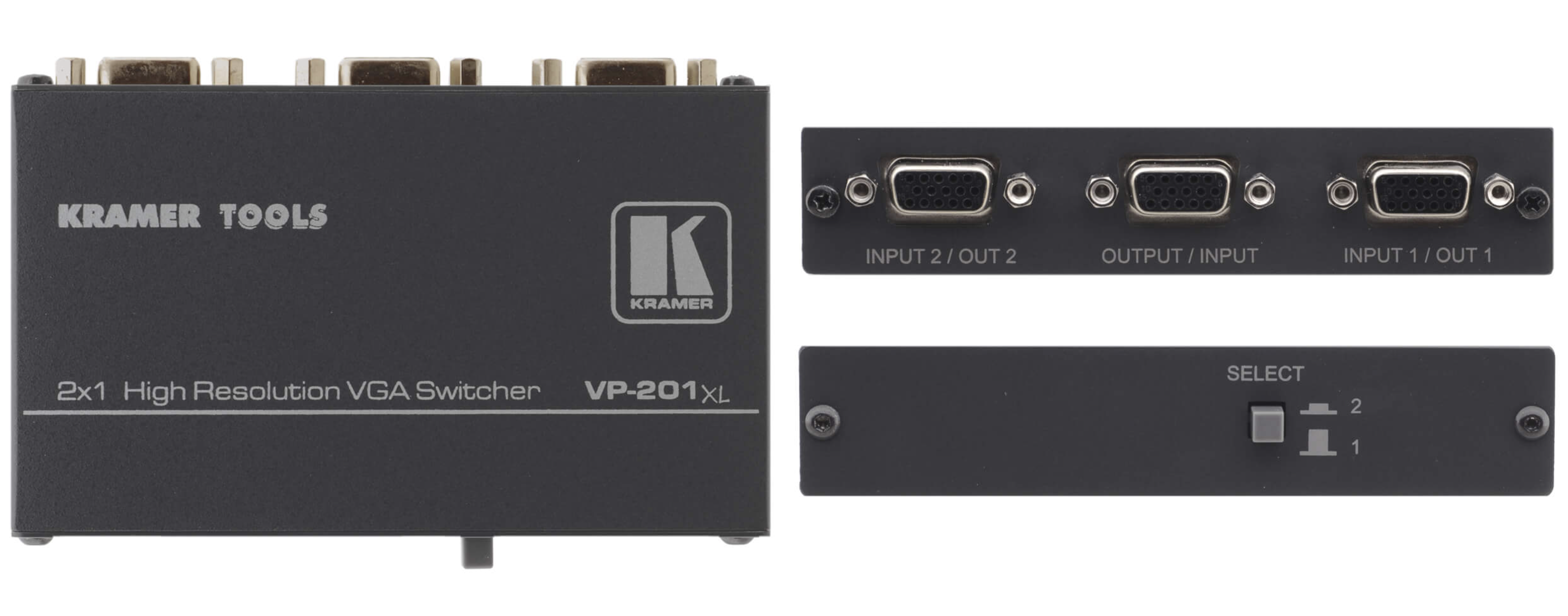

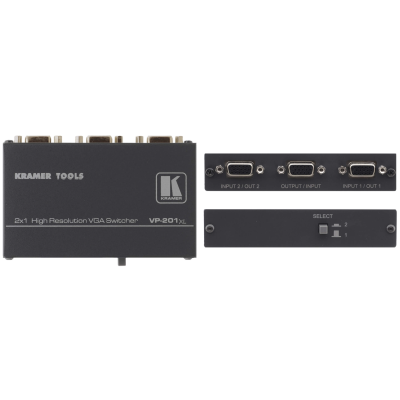

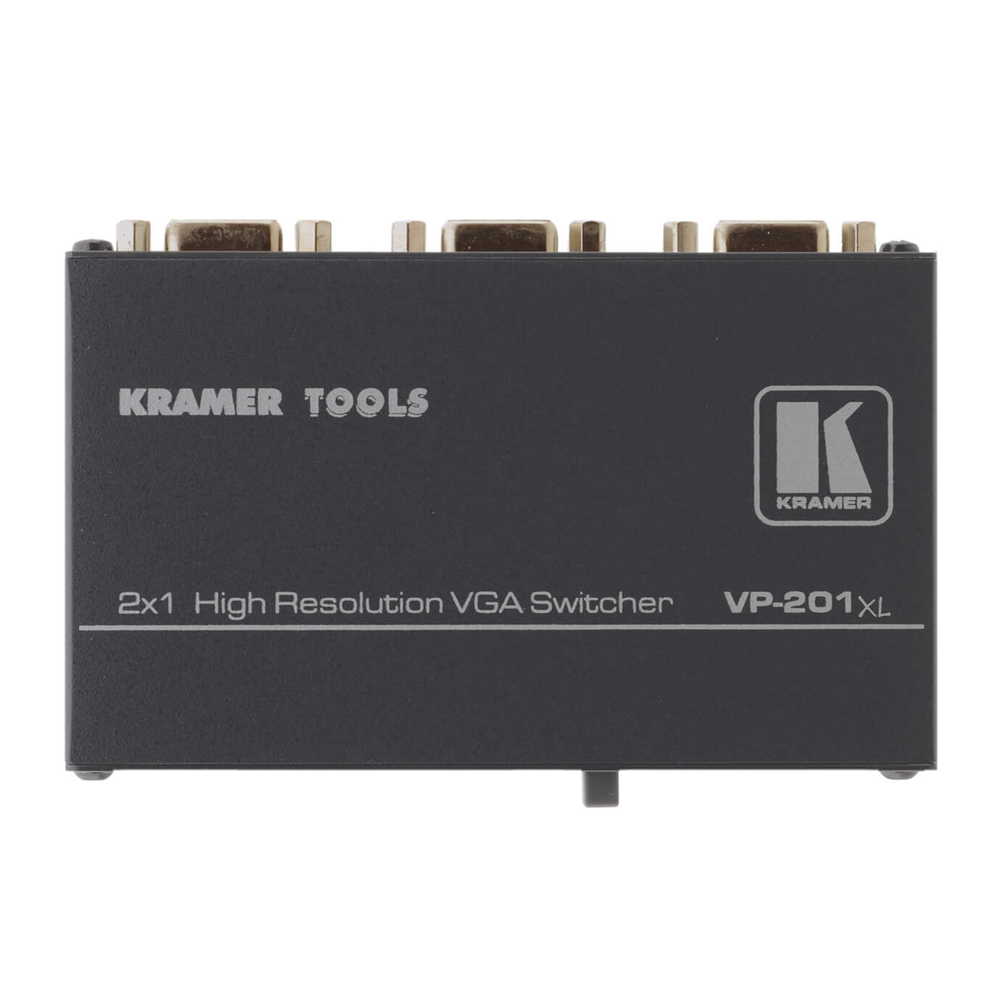

VP-201XL KRAMER Видео коммутатор
Kramer VP-201XL - представляет собой 2-канальный видео коммутатор (свитчер), работающий с VGA, XGA и UXGA сигналами. Данное устройство является полностью механическим, поэтому может работать в двух направлениях, то есть 2 входа и один выход, либо один вход и два выхода.
Kramer VP-201XL собран на высококачественных компонентах, что обеспечивает передачу сигнала с высоким разрешением. Данный коммутатор выполнен в надежной металлической конструкции, имеет в комплекте специальные монтажные крепления и позволяет установку в стандартную рэковую стойку 19" благодаря опциональным креплениям RK-T1, RK-T3, которые приобретаются отдельно. Питание для данного устройства не требуется.
Отличительные особенности:
- видео коммутатор-свитчер;
- количество каналов 2;
- работа с сигналами VGA / XGA / UXGA;
- 1-кнопочный селектор каналов;

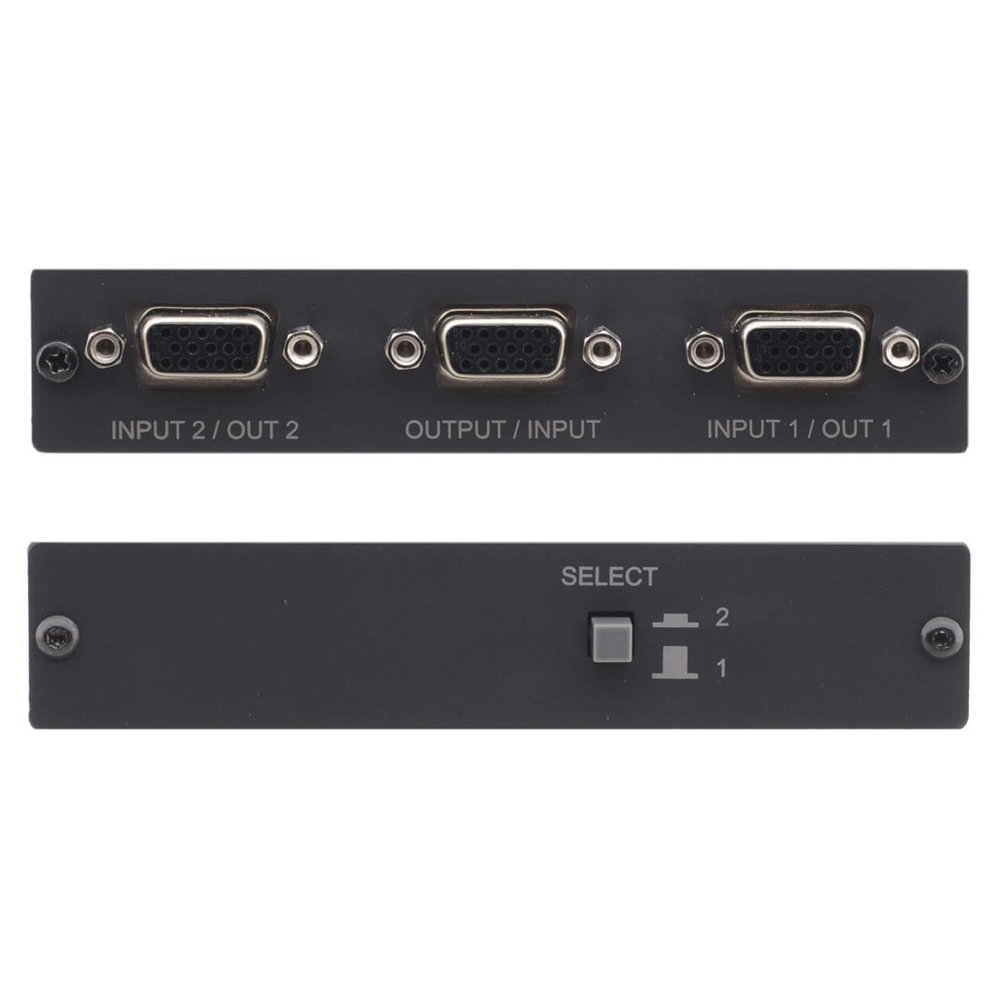

- входы / выходы на разъемах HD15F;
- питания не требует;
- высококачественные компоненты;
- возможность монтажа в рэковую стойку;
- надежный металлический корпус.
Подробное описание

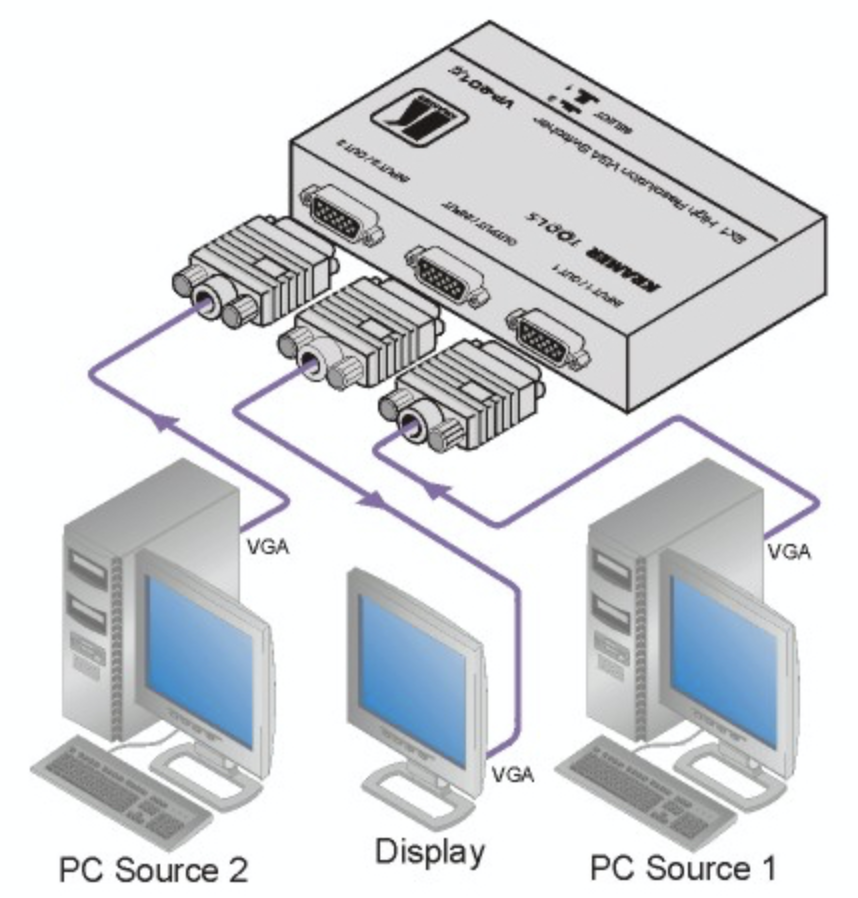

Схема подключения KRAMER VP-201XL
Тип: |
видео коммутатор |
Количество каналов: |
2 |
Тип сигналов: |
VGA / XGA / UXGA |
Полоса пропускания сигнала: |
>1300 МГц на уровне –3 дБ |
Параметры входов и выходов: |
1 В / 75 Ом |
Выходы / выходы: |
3 x HD15F |
Селектор каналов: |
кнопка |
Питание: |
не требуется |
Опции: |
крепления RK-T1 / RK-T3 для монтажа в рэковую стойку 19" |
Размеры: |
120 х 75 х 25 мм |
Вес: |
260 г |
Цвет: |
черный |
Коммутатор: |
1 шт. |
Монтажные крепления: |
2 шт. |
